Trong thiết kế và thi công văn phòng, hệ thống M&E ảnh hưởng đến chất lượng sử dụng, sự tiện nghi cũng như khả năng vận hành lâu dài của công trình. Vì vậy, việc tìm hiểu hệ thống M&E là gì để triển khai đúng tiêu chuẩn là yếu tố không thể thiếu trong quá trình thiết kế và thi công văn phòng hiện đại. Bài viết dưới đây ICADVietnam sẽ giải mã chi tiết từ khái niệm, quy trình thi công giúp chủ đầu tư và kỹ sư có cái nhìn toàn diện nhất.

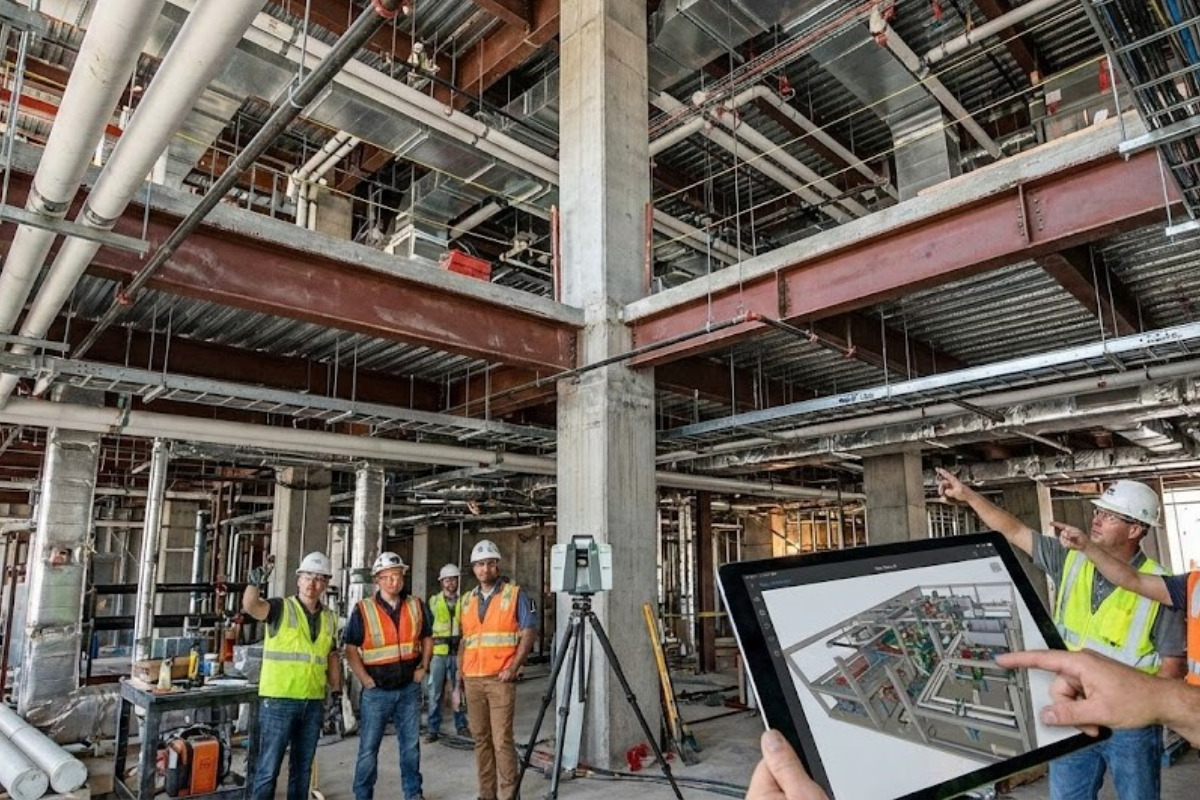

Hệ thống M&E là viết tắt của cụm từ tiếng Anh Mechanical & Electrical (Cơ khí & Điện).
Phần M (Mechanical – Cơ khí): bao gồm hệ thống điều hòa để làm mát, quạt thông gió để đẩy khí tươi vào nhà, và hệ thống ống nước để bạn có nước tắm giặt, nấu nướng.
Phần E (Electrical – Điện): bao gồm dòng điện chạy trong ổ cắm, bóng đèn, mạng internet (Wi-Fi), camera an ninh và hệ thống báo cháy.
2. Các hệ thống M&E trong tòa nhà bao gồm những hạng mục gì?
Hệ thống M&E trong tòa nhà thường được chia thành 4 hạng mục chính:
2.1.Hệ thống thông gió và điều hòa không khí
Hệ thống điều hòa không khí

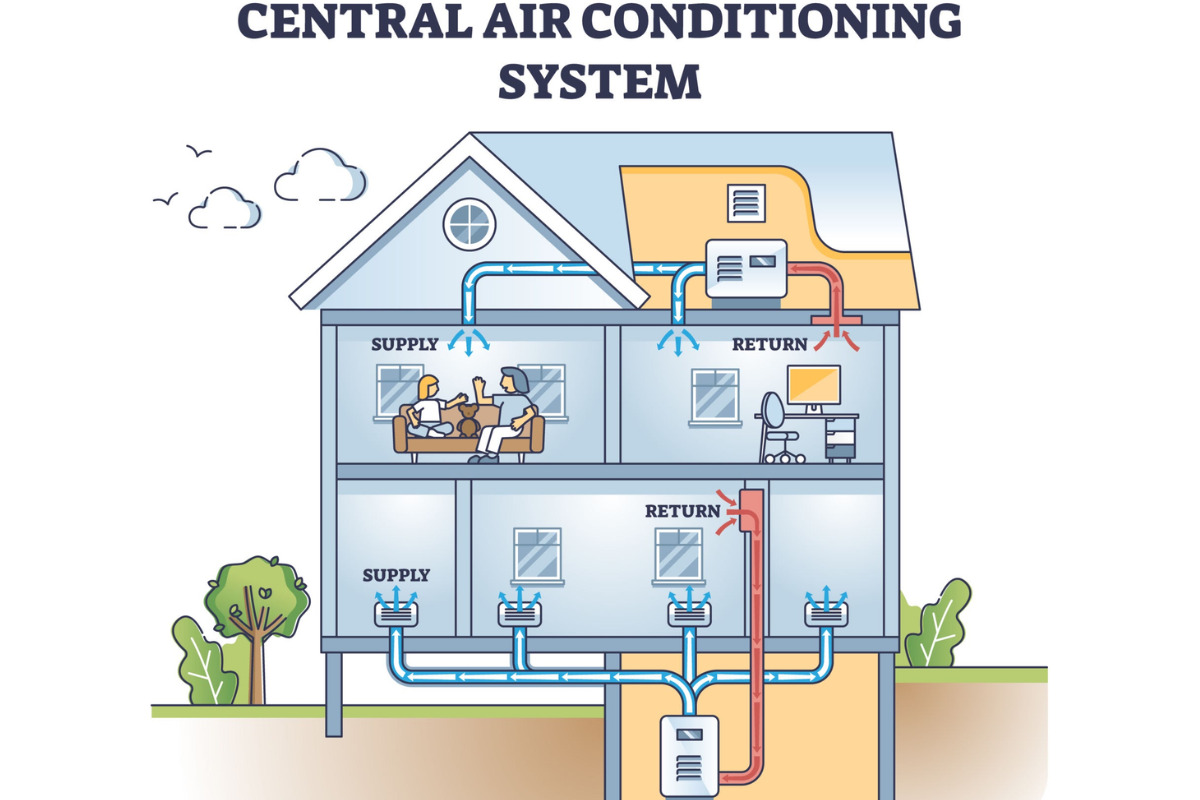

Hệ thống thông gió và điều hòa không khí (HVAC) kiểm soát nhiệt độ, độ ẩm và chất lượng không khí bên trong tòa nhà. Đây là hệ thống tạo sự thoải mái cho người sử dụng bằng cách làm mát/sưởi ấm, đồng thời lưu thông không khí, loại bỏ bụi bẩn và khí CO2.
Cấu tạo bao gồm:
Cụm máy lạnh (Chiller/VRV/máy cục bộ),
Hệ thống tháp giải nhiệt, dàn trao đổi nhiệt (AHU/FCU),
Hệ thống ống gió
Quạt thông gió và các cảm biến điều khiển.
2.2. Hệ thống cấp thoát nước và thiết bị vệ sinh
Hệ thống cấp thoát nước

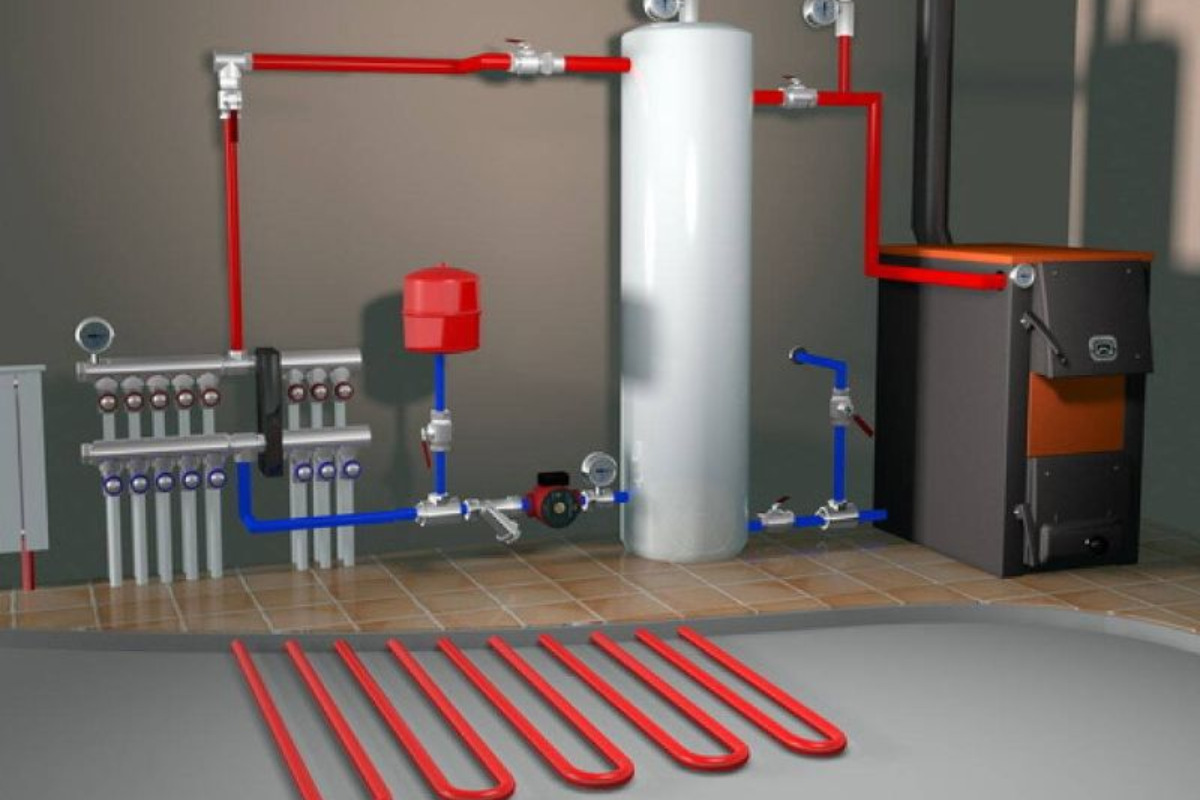

Đây là hệ thống dẫn nước sạch vào và xử lý nước thải ra khỏi tòa nhà. Hệ thống cung cấp nước sinh hoạt, phục vụ nhu cầu vệ sinh và đảm bảo thoát nước mưa, nước thải hiệu quả, tránh ngập úng hoặc ô nhiễm môi trường.
Cấu tạo gồm:
Bể chứa (ngầm/mái)
Hệ thống máy bơm nội bộ
Mạng lưới đường ống cấp/thoát nước
Các thiết bị vệ sinh (lavabo, bồn cầu)
Hệ thống xử lý nước thải tập trung.
2.3. Hệ thống điện
Hệ thống điện

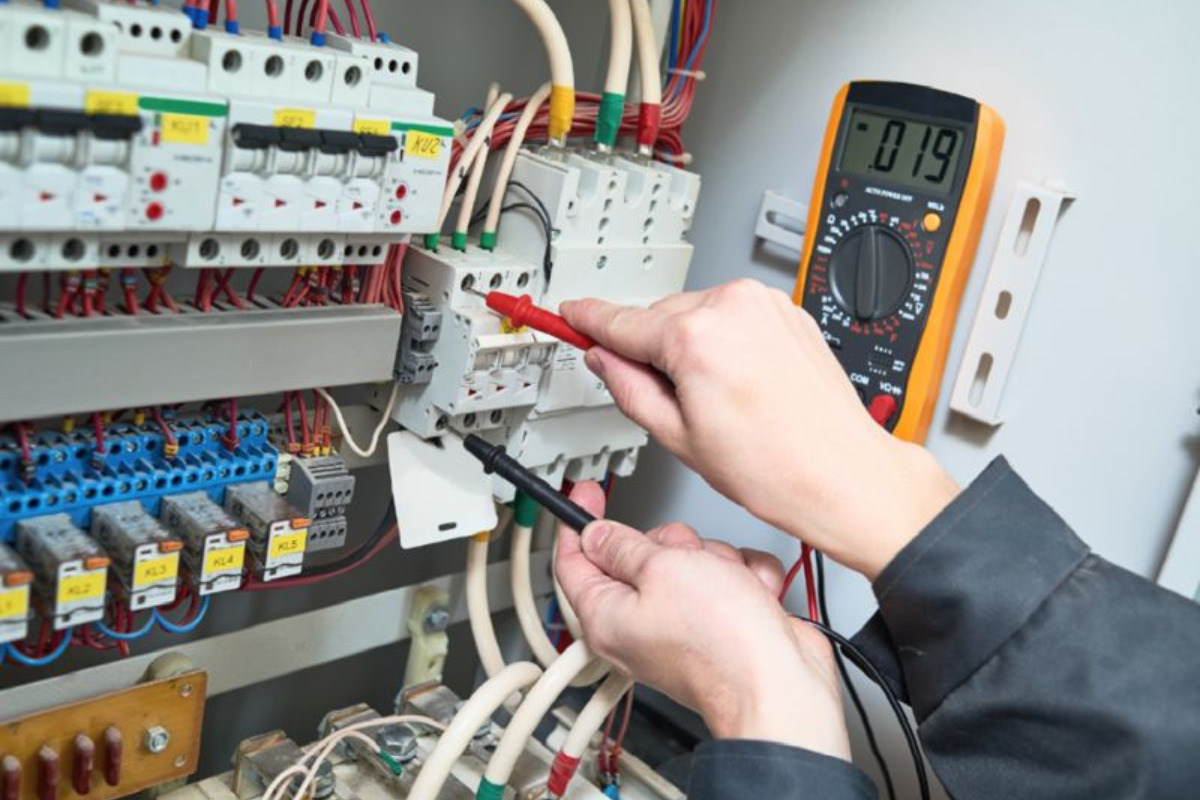

Đây là hệ thống cung cấp và phân phối năng lượng điện cho toàn bộ các thiết bị trong công trình. Phần điện duy trì nguồn điện ổn định cho sản xuất, sinh hoạt và đảm bảo các kết nối thông tin liên lạc, an ninh hoạt động xuyên suốt.
Cấu tạo:
Điện nặng (Trạm biến áp, tủ điện phân phối, máy phát điện dự phòng, hệ thống chiếu sáng, ổ cắm)
Điện nhẹ (Mạng LAN, camera, âm thanh, điện thoại).
2.4. Hệ thống báo cháy và chữa cháy
Hệ thống báo cháy và chữa cháy là hệ thống an ninh đặc biệt nhằm phát hiện và ngăn chặn thảm họa cháy nổ. Hệ thống này giúp phát hiện sớm các dấu hiệu cháy, cảnh báo người dân sơ tán và tự động kích hoạt các biện pháp dập lửa để bảo vệ tính mạng cũng như tài sản. Việc thi công PCCC cần được triển khai đồng bộ với các hạng mục M&E ngay từ giai đoạn thiết kế để đảm bảo khả năng liên động, an toàn và thuận tiện cho công tác kiểm tra, bảo trì.
Cấu tạo:
Báo cháy: Đầu dò khói/nhiệt, nút nhấn khẩn cấp, tủ trung tâm điều khiển.
Chữa cháy: Hệ thống họng nước tường, đầu phun tự động (Sprinkler), bình chữa cháy xách tay và máy bơm chữa cháy chuyên dụng.
3. Thi công M&E là gì?

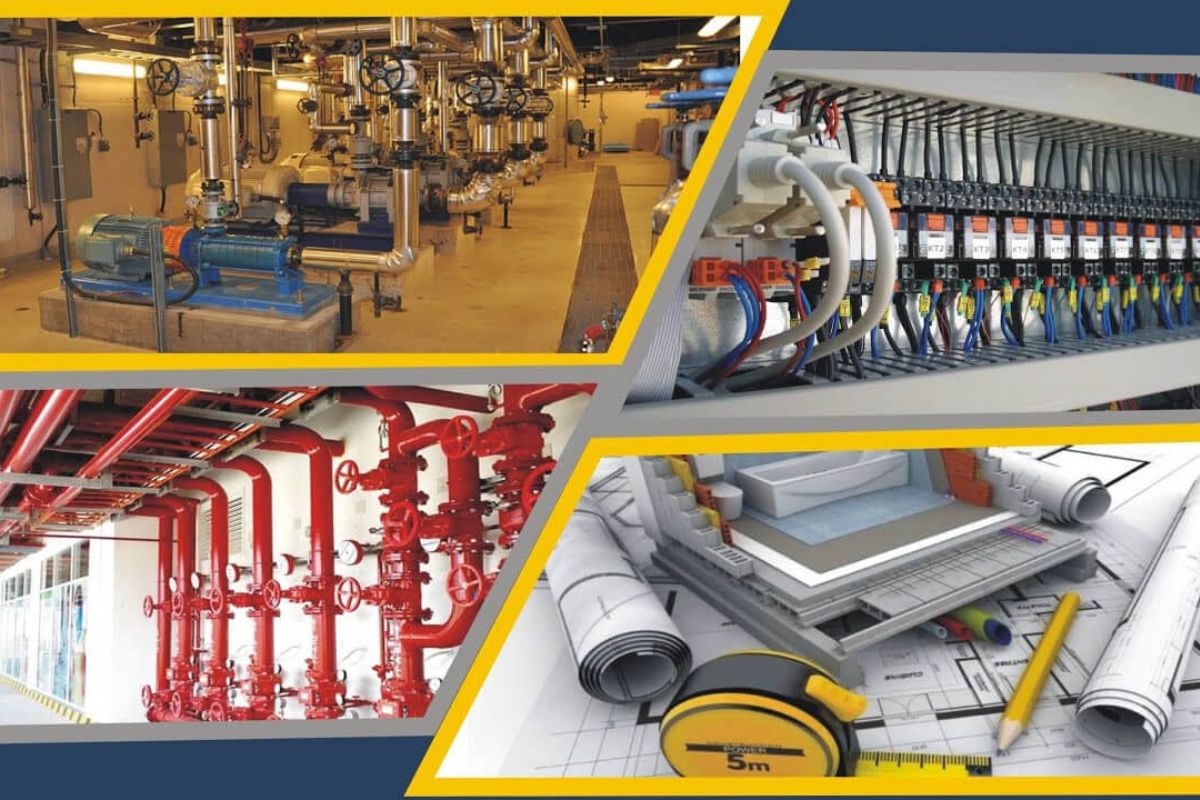

Thi công hệ thống M&E
3.1 Quy trình thi công cơ điện M&E
Để đảm bảo chất lượng, việc thi công cơ điện M&E thường tuân thủ quy trình 5 bước chuẩn hóa:
Thiết kế và phê duyệt: Lập bản vẽ chi tiết (Shop Drawing) dựa trên thiết kế kỹ thuật, đảm bảo tính khả thi và trình chủ đầu tư phê duyệt.
Chuẩn bị vật tư & lắp đặt thô: Tập kết thiết bị, vật liệu. Tiến hành lắp đặt các hệ thống đi ngầm trong tường, sàn hoặc trên trần (ống luồn dây, ống nước, ống gió).
Lắp đặt thiết bị hoàn thiện: Gắn các thiết bị đầu cuối như ổ cắm, bóng đèn, máy lạnh, đầu phun chữa cháy và thiết bị vệ sinh.
Kiểm tra và Chạy thử: Kết nối toàn bộ hệ thống, đo đạc thông số kỹ thuật (điện áp, lưu lượng gió, áp lực nước) để đảm bảo mọi thứ vận hành đúng thiết kế. Đây cũng là giai đoạn quan trọng giúp phát hiện sớm các defect trong xây dựng, từ đó khắc phục trước khi nghiệm thu và đưa công trình vào sử dụng.
Nghiệm thu và bàn giao: Lập hồ sơ hoàn công, hướng dẫn vận hành và bàn giao cho đơn vị quản lý tòa nhà.
3.2. Tiêu chí chọn nhà thầu thi công M&E
Một nhà thầu uy tín cần hội đủ các yếu tố sau:
Năng lực kinh nghiệm: Có hồ sơ năng lực tốt, từng thực hiện các dự án có quy mô và tính chất tương đương.
Đội ngũ kỹ thuật: Kỹ sư có chứng chỉ hành nghề phù hợp và đội ngũ công nhân lành nghề, am hiểu tiêu chuẩn kỹ thuật (TCVN, IEC, ASHRAE…).
Tiến độ và chất lượng: Cam kết thời gian hoàn thành đúng hạn và có quy trình kiểm soát chất lượng chặt chẽ.
Giải pháp tối ưu: Có khả năng tư vấn các giải pháp tiết kiệm năng lượng, tối ưu hóa chi phí đầu tư và vận hành.
Chế độ bảo hành: Cam kết hỗ trợ kỹ thuật và bảo trì sau khi bàn giao một cách nhanh chóng.
3.3. Những lưu ý quan trọng khi thi công M&E

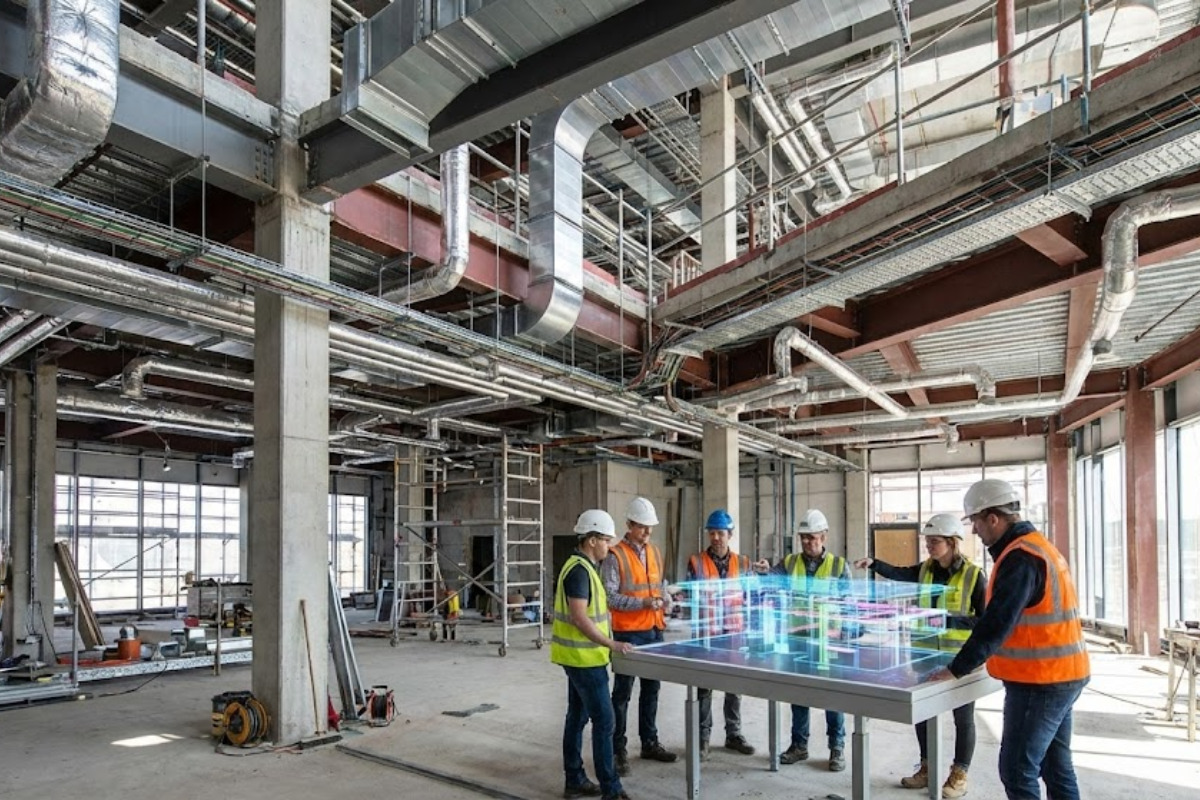

Lưu ý khi thi công hệ thống M&E
An toàn lao động: Đây là ưu tiên hàng đầu. Phải tuân thủ nghiêm ngặt các tiêu chuẩn phòng chống cháy nổ, trang bị bảo hộ đầy đủ và kiểm tra kỹ hệ thống chống giật, nối đất trước khi đóng điện.
Tính đồng bộ: Hệ thống M&E phải khớp hoàn toàn với kết cấu và kiến trúc tòa nhà. Việc phối hợp giữa các đội thợ (điện, nước, xây dựng) là cực kỳ quan trọng để tránh tình trạng đục phá hoặc chồng chéo ống dẫn.
Bảo trì định kỳ: Hệ thống M&E là phần nhanh hao mòn nhất của tòa nhà. Việc thiết kế các vị trí thăm trần, hố ga hợp lý giúp công tác bảo dưỡng dễ dàng, từ đó kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro sự cố.
4. Các tiêu chuẩn cơ bản trong thiết kế và thi công hệ thống M&E
Tiêu chuẩn hệ thống M&E
4.1 Các tiêu chuẩn hệ thống M&E trong giai đoạn thiết kế
Tiêu chuẩn về an toàn
TCVN 45:2007: Hướng dẫn lắp đặt và vận hành điện trong công trình
TCVN 5687:2010: Yêu cầu cho hệ thống thông gió và HVAC
TCVN 7447-5-54:2005: Quy định về nối đất và bảo vệ điện
TCVN 2622:1995: Các quy định PCCC trong xây dựng
Tiêu chuẩn về tiết kiệm năng lượng
QCVN 09:2013: Tiêu chuẩn công trình sử dụng năng lượng bền vững
TCVN 7186:2008 & TCVN 7187:2008: Hướng dẫn tiết kiệm điện năng cho hệ thống HVAC và điện
Tiêu chuẩn về bảo vệ môi trường
QCVN 14:2015 & QCVN 40:2012: Tiêu chuẩn xả thải cho nước sinh hoạt và công nghiệp
4.2 Các tiêu chuẩn hệ thống M&E trong giai đoạn thi công
Tiêu chuẩn Việt Nam về thi công M&E
TCVN 5308-1991: An toàn lao động trong thi công
TCVN 4086-1985: Quy định an toàn về điện
TCVN 4519-1988: Hướng dẫn lắp đặt hệ thống cấp thoát nước
20TCN-177: Kiểm soát tiếng ồn tại công trường
Tiêu chuẩn Quốc tế tham khảo
ASHRAE: Tiêu chuẩn Mỹ về HVAC
CIBSE: Tiêu chuẩn Anh về kỹ thuật công trình
SMACNA: Quy chuẩn về ống gió và HVAC
5. Câu hỏi thường gặp trong thi công cơ điện M&E
5.1 Chi phí thi công hệ thống M&E?
Chi phí thi công hệ thống M&E
Thông thường, chi phí cho hạng mục M&E chiếm khoảng 40% – 60% tổng giá trị xây lắp của một công trình hiện đại (tùy vào quy mô và độ cao cấp của thiết bị). Chi phí này được cấu thành từ:
Vật tư: Chiếm tỷ trọng lớn nhất (dây cáp, ống dẫn, máy móc, thiết bị đầu cuối).
Nhân công: Đòi hỏi thợ có tay nghề cao và chứng chỉ chuyên môn.
Quản lý & Giám sát: Chi phí cho kỹ sư bám sát bản vẽ và tiêu chuẩn an toàn.
5.2 Sự khác biệt giữa nhà thầu M&E và thợ điện nước dân dụng là gì?
Dù cùng làm về kỹ thuật, nhưng quy mô và phương thức hoạt động của hai nhóm này có sự khác biệt rất lớn
Tiêu chí
Nhà thầu M&E chuyên nghiệp
Thợ điện nước dân dụng
Hồ sơ năng lực
Có pháp nhân, kỹ sư có bằng cấp và chứng chỉ hành nghề.
Thường là nhóm thợ tự do, làm việc dựa trên kinh nghiệm.
Quy trình
Làm việc theo bản vẽ Shop Drawing, có biện pháp thi công và nhật ký công trình.
Làm việc theo thói quen hoặc chỉ dẫn trực tiếp của chủ nhà.
Hệ thống
Chuyên các hệ thống phức tạp: VRV/Chiller, tủ điện trung tâm, PCCC liên động.
Chuyên điện dân dụng, lắp thiết bị vệ sinh cơ bản.
Pháp lý
Có bảo hiểm, cam kết bảo hành bằng văn bản và nghiệm thu theo TCVN.
Bảo hành dựa trên uy tín cá nhân, ít ràng buộc pháp lý.
5.3 Có cần test thử hệ thống M&E sau khi thi công xong không?
BẮT BUỘC và CỰC KỲ QUAN TRỌNG.
Giai đoạn này trong kỹ thuật gọi là Testing & Commissioning (T&C). Đây là “lời giải” cuối cùng để xác nhận hệ thống có vận hành đúng như thiết kế hay không trước khi bàn giao cho chủ đầu tư.
