Bản vẽ 2D là nền tảng quan trọng trong lĩnh vực thiết kế kỹ thuật, kiến trúc và nội thất. Trong bài viết này, ICADVietnam sẽ tìm hiểu khái niệm bản vẽ 2D, các loại bản vẽ 2D phổ biến, phần mềm vẽ 2D, cũng như hướng dẫn học AutoCAD 2D cơ bản và cách vẽ mặt bằng 2D nội thất chi tiết dành cho người mới.
Tóm tắt bài viết
Bản vẽ 2D (Two-dimensional drawing) là dạng bản vẽ thể hiện đối tượng trên hai chiều gồm chiều dài và chiều rộng, không chiều sâu. Các hình ảnh trong bản vẽ 2D được biểu diễn bằng các đường nét, ký hiệu và kích thước nhằm mô tả chính xác cấu trúc, hình dạng và vị trí của đối tượng.
Trong thực tế, vẽ 2D thường được ứng dụng trong các lĩnh vực như:
Ngày nay, việc vẽ mặt bằng 2D có thể thực hiện bằng các công cụ vẽ mặt bằng 2D online khác nhau như AutoCAD, SketchUp giúp tiết kiệm thời gian và tăng độ chính xác trong thiết kế.
Tùy theo mục đích sử dụng và lĩnh vực thiết kế, bản vẽ 2D được chia thành nhiều loại khác nhau. Dưới đây là một số loại bản vẽ 2D phổ biến trong thực tế.
Bản vẽ 2D cơ khí là loại bản vẽ dùng để mô tả chi tiết các bộ phận máy móc, linh kiện hoặc thiết bị kỹ thuật. Các bản vẽ này thể hiện rõ kích thước, dung sai, vật liệu và cấu tạo của từng chi tiết để phục vụ quá trình sản xuất và lắp ráp.
Bản vẽ 2D nhà là bản vẽ thể hiện cấu trúc tổng thể của ngôi nhà như tường, cửa, cầu thang, phòng chức năng và các khu vực sinh hoạt. Trong đó, mặt bằng 2D là thành phần quan trọng giúp người xem hiểu rõ cách bố trí không gian trong công trình. Sau quá trình thi công, các bản vẽ này thường được đối chiếu và cập nhật để phục vụ hồ sơ mẫu bản vẽ hoàn công theo thực tế công trình.
Bản vẽ nội thất 2D dùng để mô tả cách bố trí các đồ nội thất trong không gian như bàn, ghế, tủ, giường hay kệ trang trí. Thông qua bản vẽ nội thất 2D, người thiết kế có thể xác định kích thước và vị trí của từng món đồ nhằm tối ưu diện tích sử dụng.

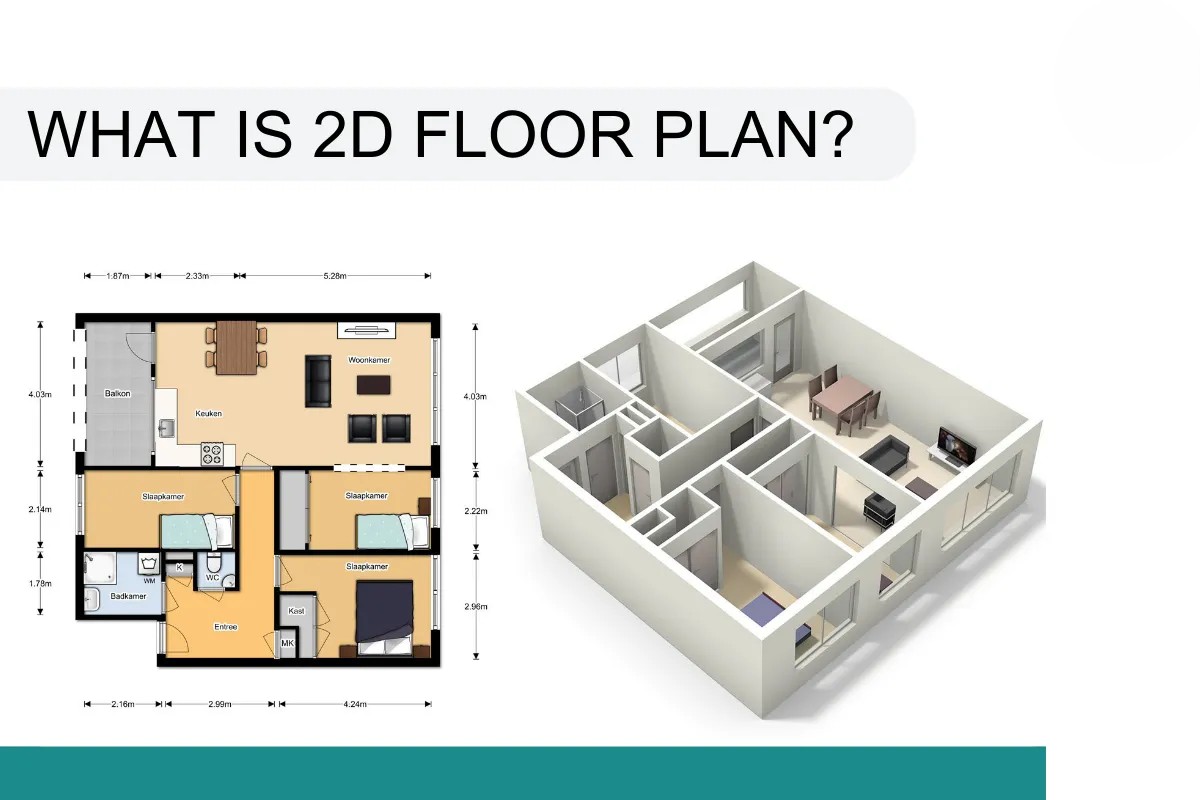

Bản vẽ mặt bằng 2D là bản vẽ thể hiện toàn bộ không gian của công trình khi nhìn từ trên xuống. Trong bản vẽ này, các phòng, tường, cửa, lối đi và khu vực chức năng được thể hiện rõ ràng theo tỷ lệ nhất định.
Hiện nay, có rất nhiều phần mềm hỗ trợ thiết kế bản vẽ 2D trong các lĩnh vực như kiến trúc, xây dựng, cơ khí và nội thất. Nhờ các công cụ này, việc vẽ 2D trở nên nhanh chóng, chính xác và dễ chỉnh sửa hơn so với phương pháp vẽ thủ công trước đây.

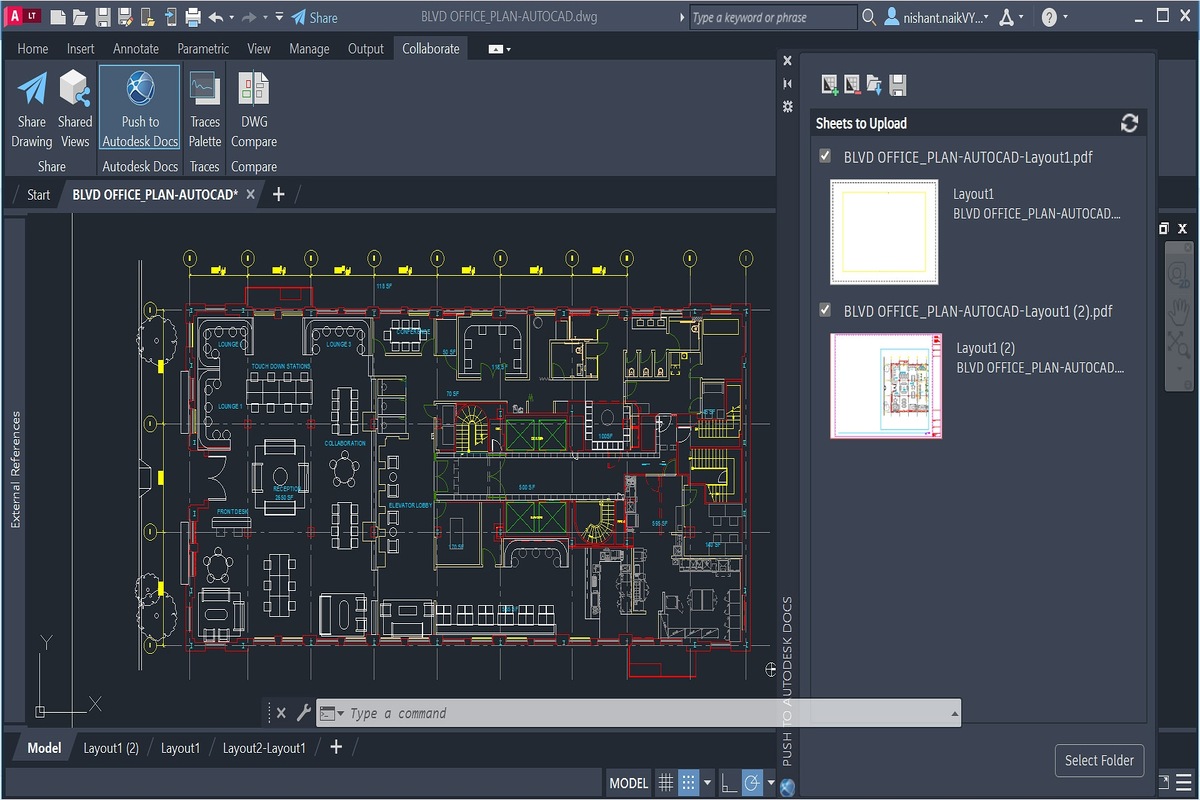

AutoCAD là phần mềm thiết kế kỹ thuật nổi tiếng được sử dụng rộng rãi trong các lĩnh vực kiến trúc, xây dựng và cơ khí. Đây được xem là công cụ tiêu chuẩn để tạo ra các bản vẽ 2D với độ chính xác cao.
Với AutoCAD 2D cơ bản, người dùng có thể dễ dàng tạo ra nhiều loại bản vẽ 2D khác nhau như:
Việc học AutoCAD 2D cơ bản giúp người dùng nắm được các lệnh vẽ cơ bản như Line, Circle, Rectangle, Offset hay Trim để tạo và chỉnh sửa bản vẽ. Đây là kỹ năng quan trọng đối với sinh viên ngành kiến trúc, kỹ thuật hoặc thiết kế nội thất.
Bên cạnh các phần mềm cài đặt trên máy tính, hiện nay nhiều công cụ hỗ trợ vẽ mặt bằng 2D online giúp người dùng thiết kế nhanh chóng ngay trên trình duyệt.
| Phần mềm | Mô tả | Ưu điểm | Nhược điểm |
| Floorplanner | Phần mềm vẽ mặt bằng 2D online trực tiếp trên trình duyệt, không cần cài đặt | – Kéo thả dễ sử dụng – Chuyển đổi 2D → 3D – Thư viện nội thất phong phú – Dùng trực tiếp trên web | – Giới hạn dự án ở bản free – Tính năng nâng cao cần trả phí |
| Planner 5D | Công cụ thiết kế nhà online hỗ trợ bản vẽ 2D và bố trí nội thất trực quan | – Thiết kế 2D & xem 3D – Thư viện đa dạng – Có web & app – Phù hợp người mới | – Nhiều vật liệu bị khóa – Cần trả phí để dùng full |
| RoomSketcher | Phần mềm vẽ mặt bằng 2D online cho nhà ở và nội thất | – Vẽ chính xác theo kích thước – Xuất ảnh/PDF chất lượng cao – Giao diện trực quan | – Bản miễn phí hạn chế – Cần nâng cấp để dùng đầy đủ |
| SmartDraw | Công cụ vẽ sơ đồ và mặt bằng 2D với nhiều mẫu có sẵn | – Nhiều template bản vẽ – Hỗ trợ xuất file CAD – Phù hợp sơ đồ kỹ thuật | – Khó dùng với người mới – Bản miễn phí giới hạn thời gian |
Ngoài các công cụ chuyên vẽ kỹ thuật, nhiều phần mềm hiện nay hỗ trợ cả bản vẽ 2D và mô phỏng 3D, đặc biệt phù hợp trong lĩnh vực thiết kế nội thất và kiến trúc.
| Phần mềm | Mô tả | Ưu điểm | Nhược điểm |
| SketchUp | Phần mềm thiết kế nổi tiếng, cho phép tạo bản vẽ 2D và dựng mô hình 3D trực quan, phổ biến trong kiến trúc và nội thất | – Dễ học, giao diện thân thiện – Kết hợp linh hoạt 2D & 3D – Thư viện 3D Warehouse phong phú | – Bản miễn phí hạn chế – Cần plugin cho vẽ kỹ thuật chuyên sâu |
| Revit | Phần mềm thiết kế theo mô hình BIM (Building Information Modeling), hỗ trợ đồng bộ từ bản vẽ 2D đến mô hình 3D | – Quản lý bản vẽ & dự án đồng bộ – Phù hợp công trình lớn – Tích hợp nhiều thông tin kỹ thuật | – Khó học với người mới – Yêu cầu cấu hình máy cao |
| Sweet Home 3D | Phần mềm thiết kế nội thất đơn giản, phù hợp cho người mới tạo bản vẽ 2D nhanh chóng | – Miễn phí, dễ dùng – Kéo thả nội thất trực quan – Có xem trước 3D | – Ít tính năng nâng cao – Thư viện nội thất chưa đa dạng |
Nếu bạn không muốn cài đặt phần mềm, các công cụ vẽ 2D online miễn phí là lựa chọn tiện lợi, giúp thiết kế nhanh ngay trên trình duyệt.
| Phần mềm | Mô tả | Ưu điểm | Nhược điểm |
| Tinkercad | Công cụ thiết kế trực tuyến của Autodesk, phù hợp cho người mới học vẽ 2D và 3D cơ bản | – Giao diện đơn giản, dễ dùng – Hoạt động trực tiếp trên web – Phù hợp người mới bắt đầu | – Tính năng kỹ thuật hạn chế – Không phù hợp bản vẽ phức tạp |
| LibreCAD | Phần mềm mã nguồn mở hỗ trợ vẽ bản vẽ 2D kỹ thuật | – Miễn phí hoàn toàn – Hỗ trợ file CAD tiêu chuẩn – Phù hợp vẽ kỹ thuật | – Giao diện chưa hiện đại – Ít tính năng nâng cao |
| Vectr | Công cụ thiết kế đồ họa online, có thể dùng để tạo bản vẽ 2D đơn giản | – Miễn phí, dễ sử dụng – Chạy trực tiếp trên trình duyệt – Phù hợp thiết kế cơ bản | – Không chuyên cho bản vẽ kỹ thuật – Thiếu công cụ CAD chuyên sâu |
Để sử dụng AutoCAD hiệu quả, người học cần nắm được hai nhóm lệnh chính gồm lệnh vẽ 2D cơ bản và lệnh chỉnh sửa bản vẽ 2D.
Khi học AutoCAD 2D cơ bản, bạn cần làm quen với các lệnh vẽ hình học cơ bản. Những lệnh này giúp tạo ra các đối tượng ban đầu trong bản vẽ 2D. Tham khảo các lệnh vẽ mặt bằng 2D online trong AutoCAD
| Tên lệnh | Chức năng | Ứng dụng trong bản vẽ 2D | Hình minh họa |

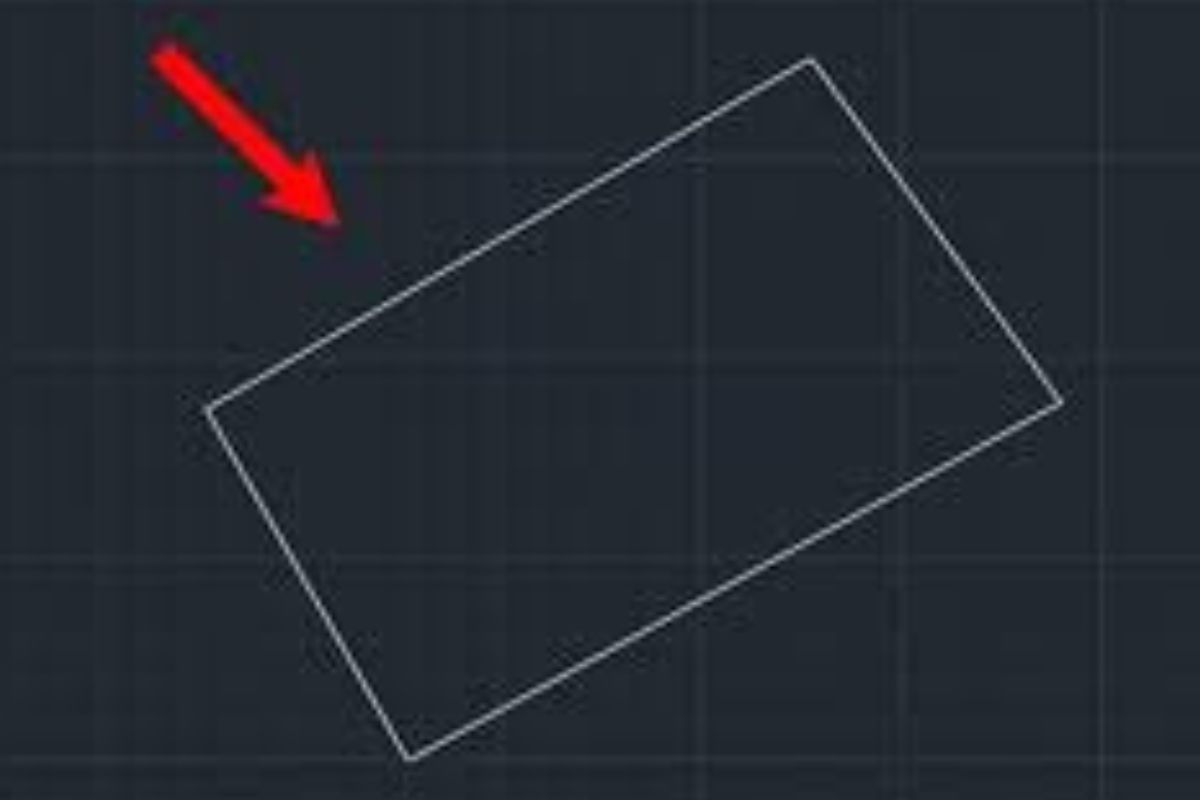

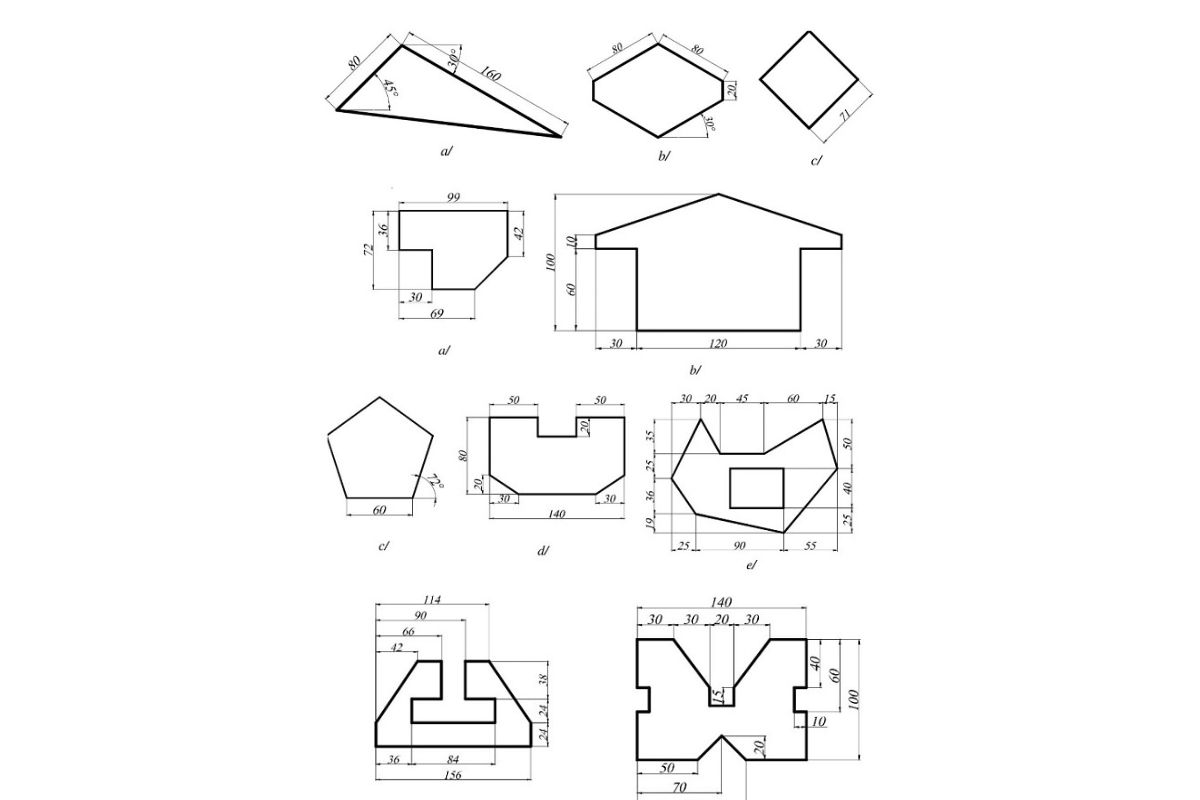

| Line | Vẽ đoạn thẳng giữa các điểm | Dùng để vẽ tường, đường biên, chi tiết trong bản vẽ mặt bằng 2D |  |

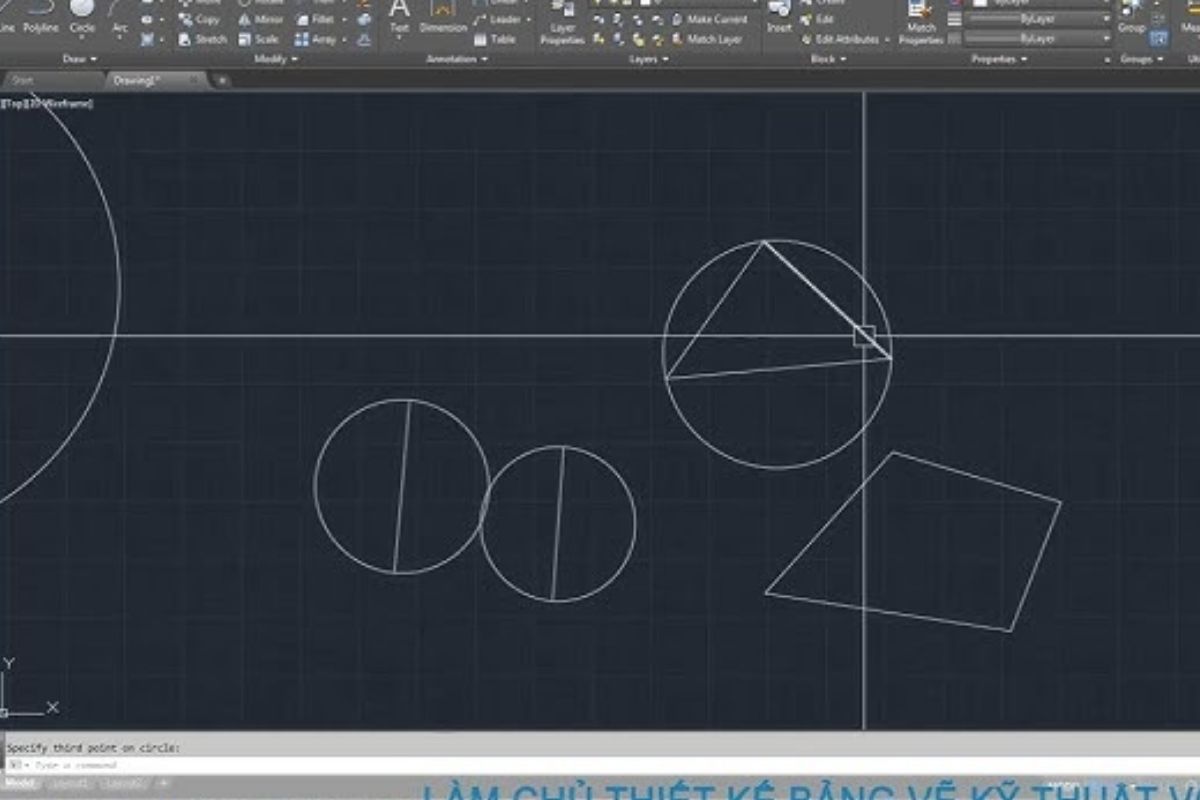

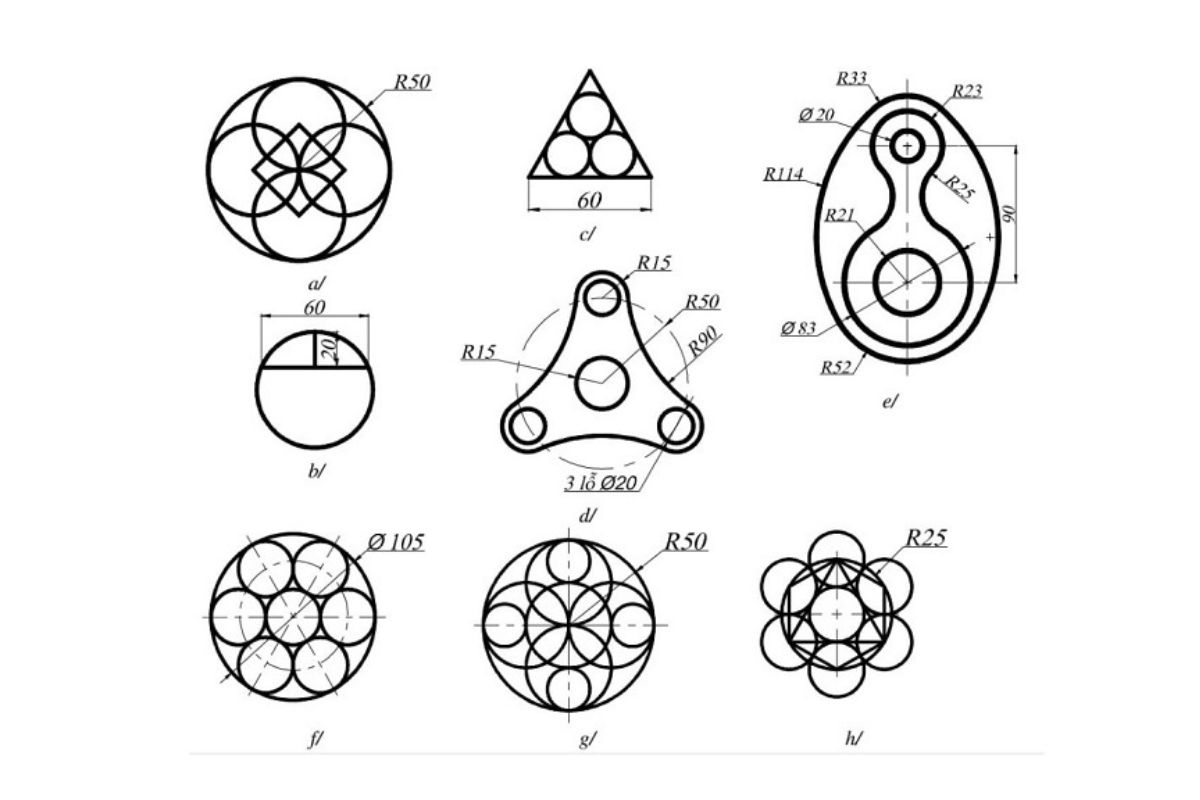

| Circle | Vẽ hình tròn theo tâm và bán kính | Dùng để vẽ cột, chi tiết máy, đối tượng tròn trong bản vẽ 2D nội thất |  |

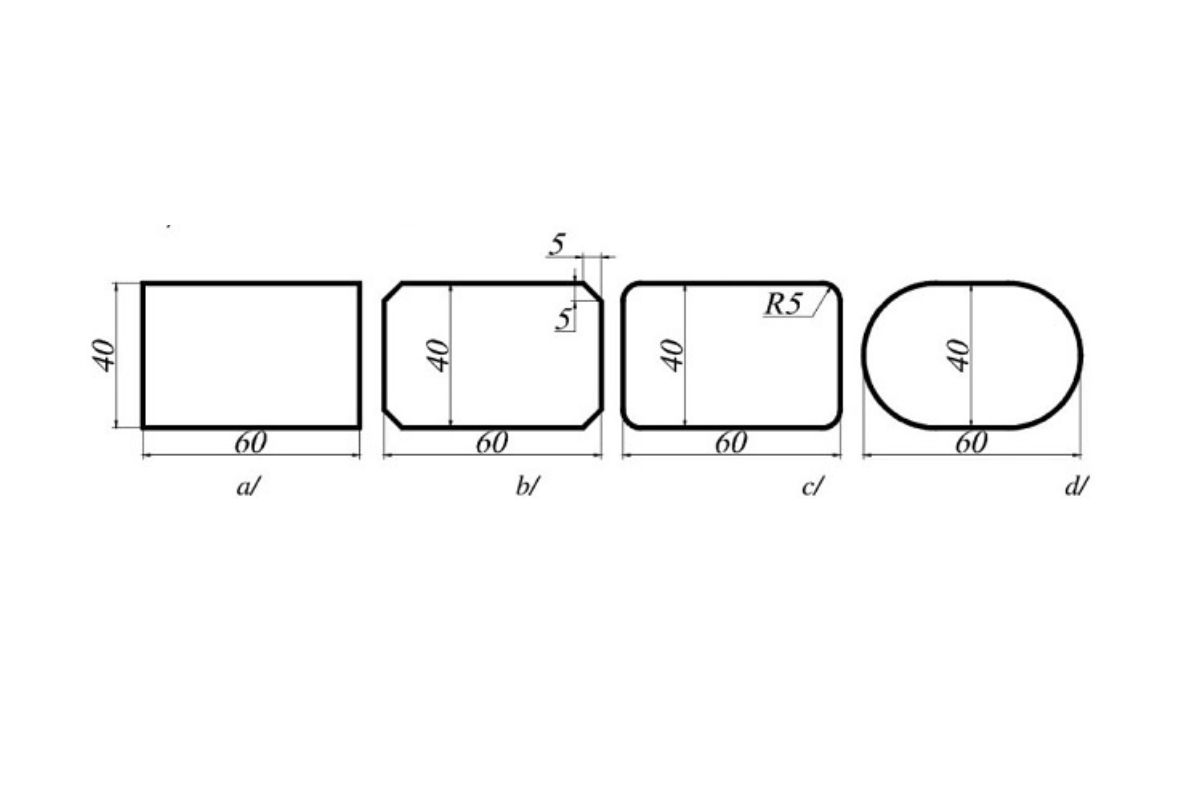

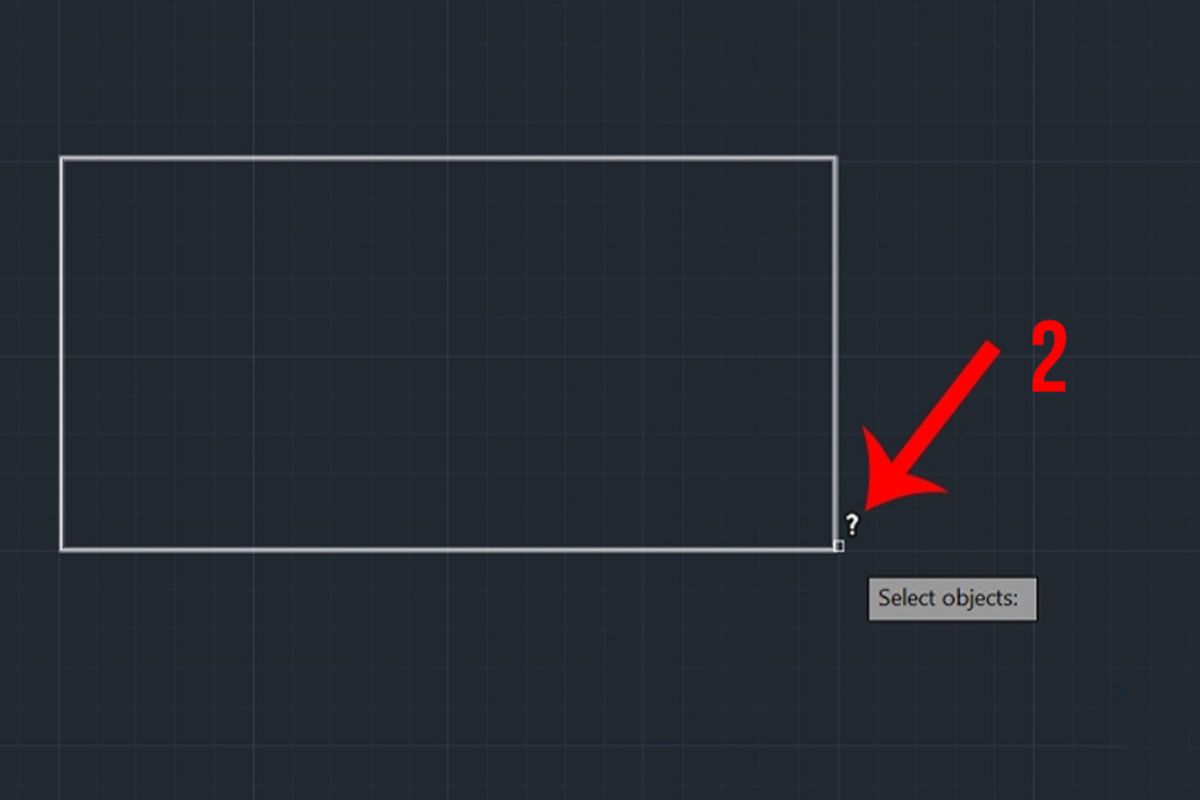

| Rectangle | Vẽ hình chữ nhật nhanh | Tạo phòng, tường, bàn, tủ, giường trong bản vẽ nội thất 2D |  |

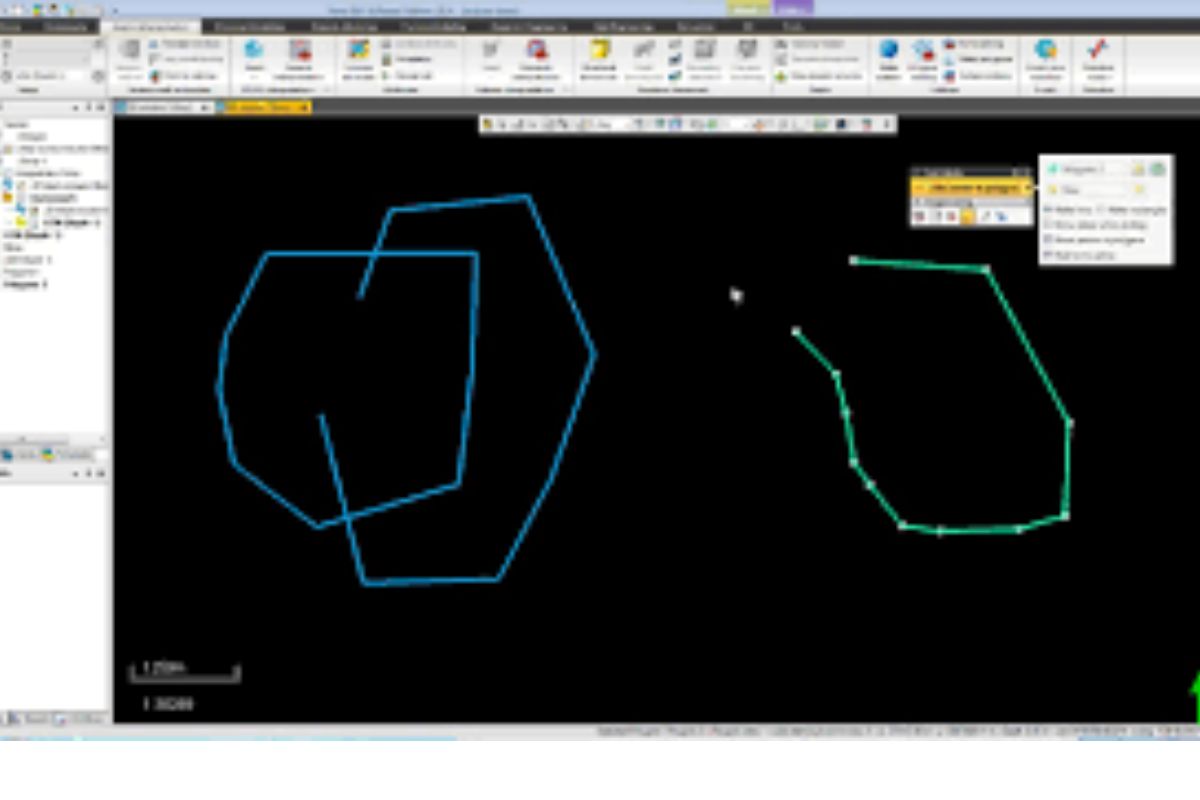

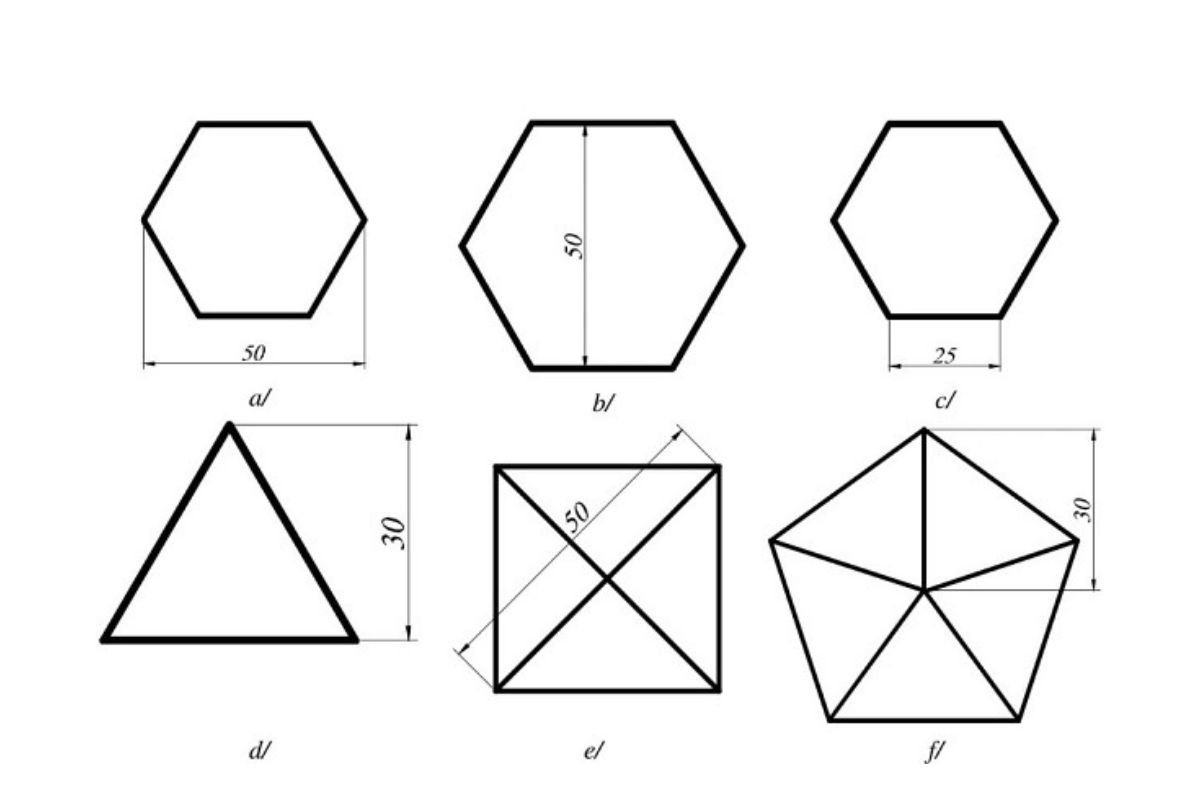

| Polygon | Vẽ đa giác đều theo số cạnh | Dùng cho các chi tiết kỹ thuật hoặc hình dạng đặc biệt |  |

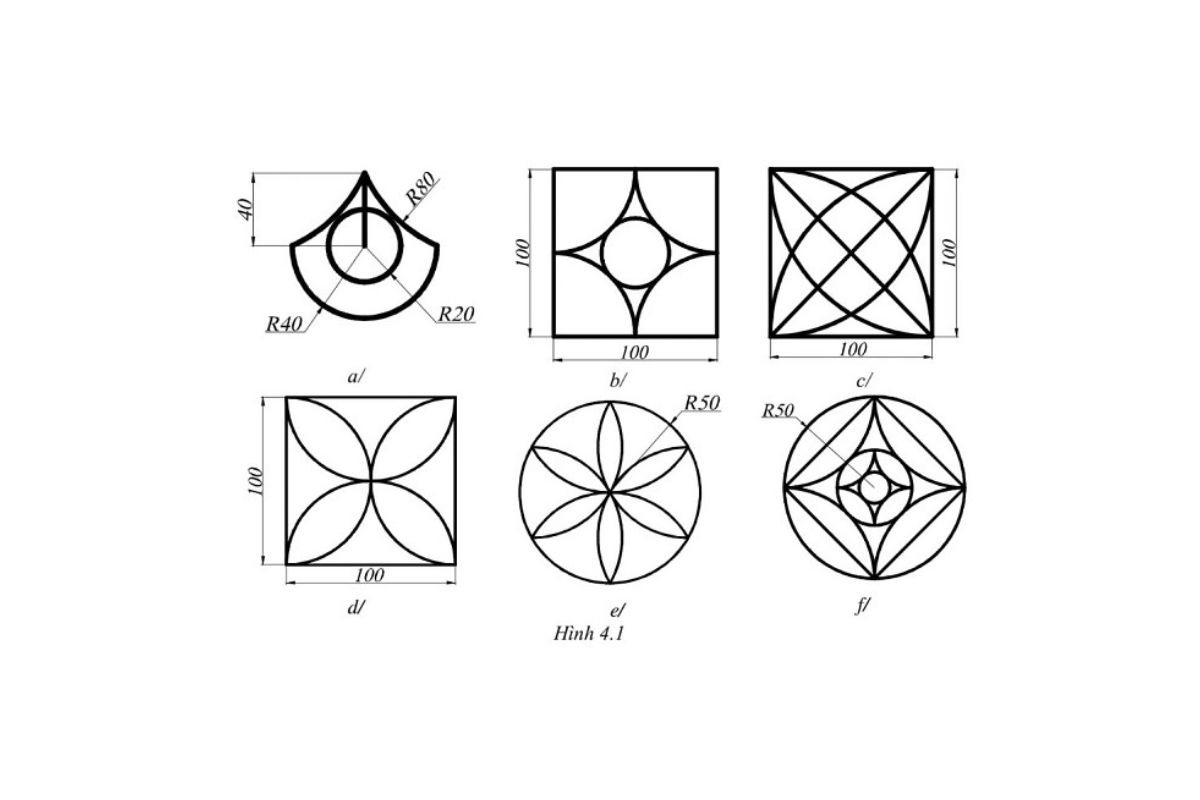

| Arc | Vẽ cung tròn | Tạo các chi tiết cong trong bản vẽ kiến trúc và nội thất | |

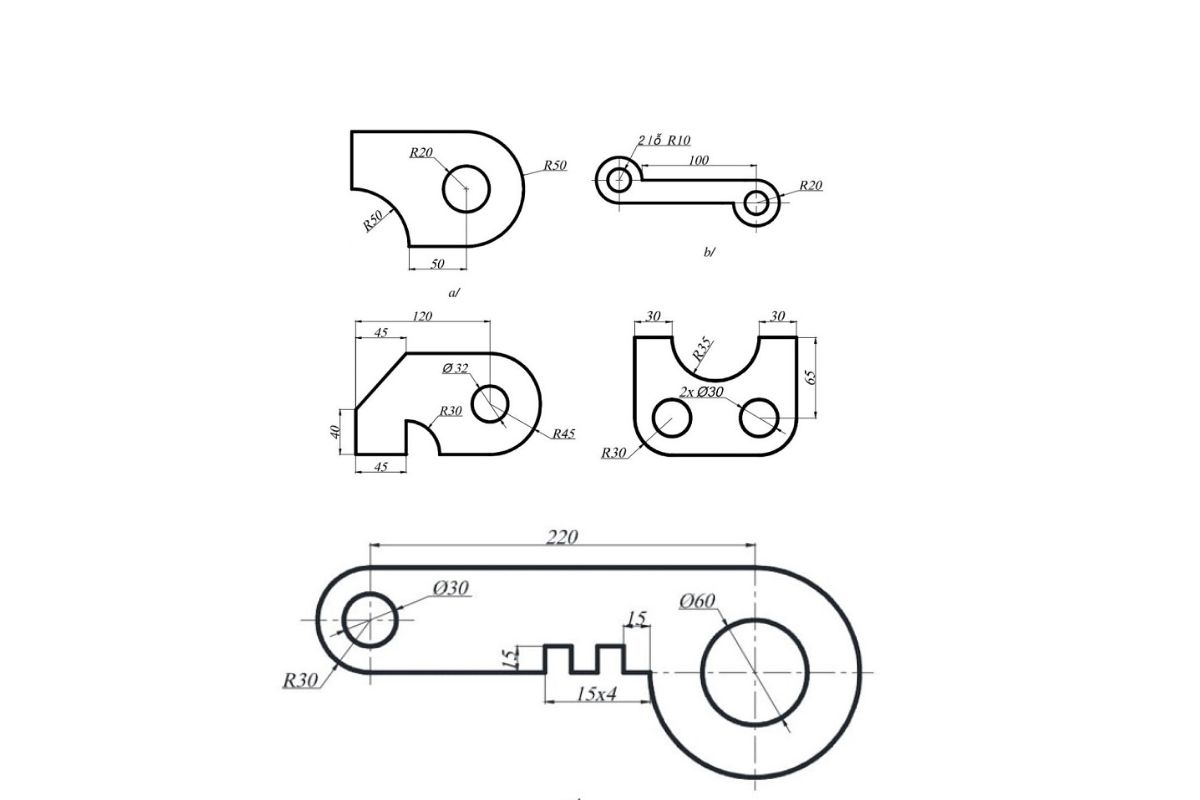

| Pline (Polyline) | Vẽ nhiều đoạn thẳng/cung liền nhau | Dùng để vẽ tường, đường bao liên tục trong bản vẽ mặt bằng 2D |

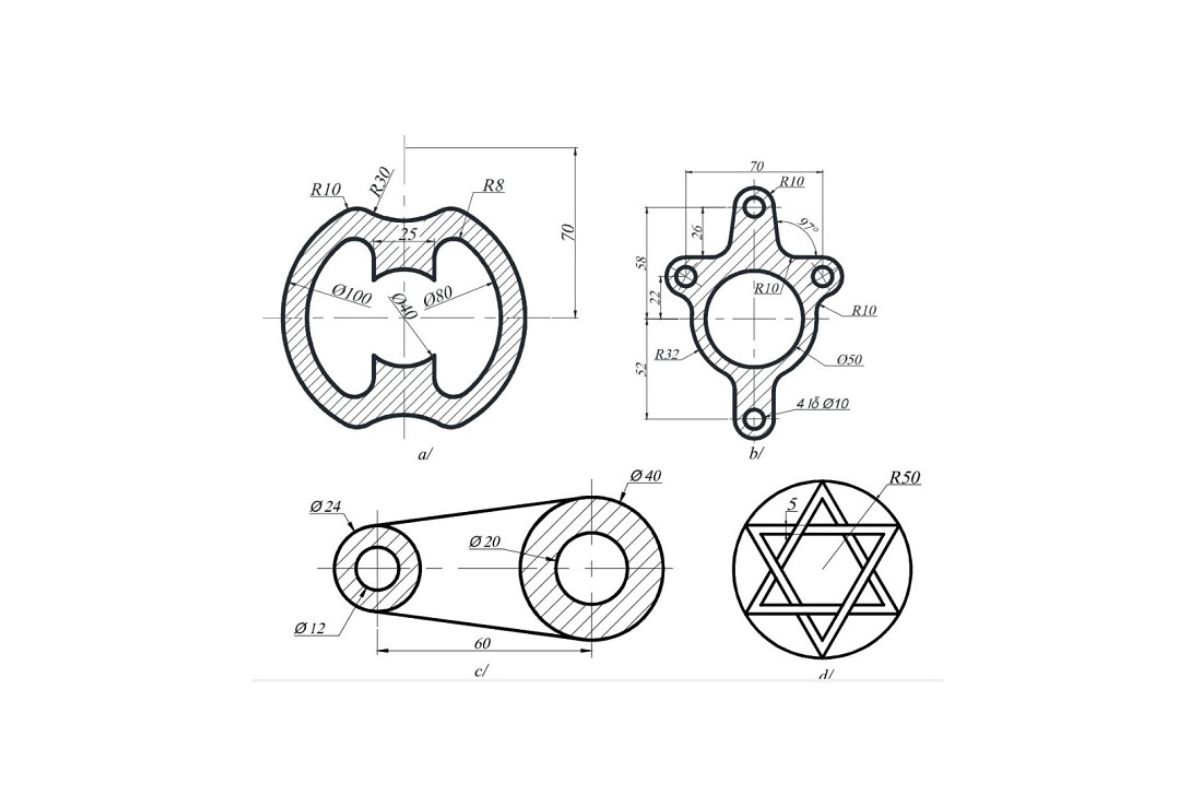

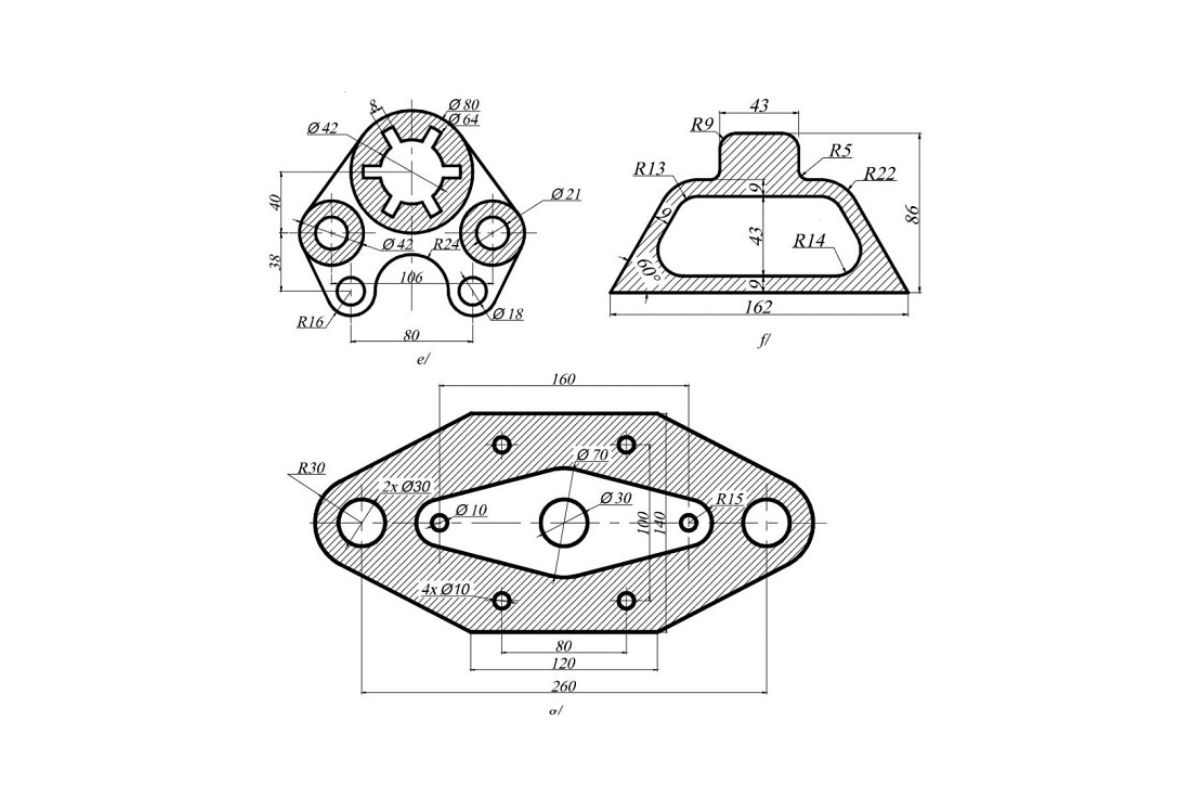

Sau khi tạo các đối tượng trong bản vẽ 2D, người thiết kế cần sử dụng các lệnh chỉnh sửa để hoàn thiện bản vẽ. Đây là những lệnh quan trọng trong AutoCAD 2D cơ bản giúp tối ưu quá trình vẽ 2D. Dưới đây là bảng các lệnh chỉnh sửa bản vẽ 2D cơ bản trong AutoCAD
| Tên lệnh | Chức năng | Ứng dụng trong bản vẽ 2D | Hình minh họa |

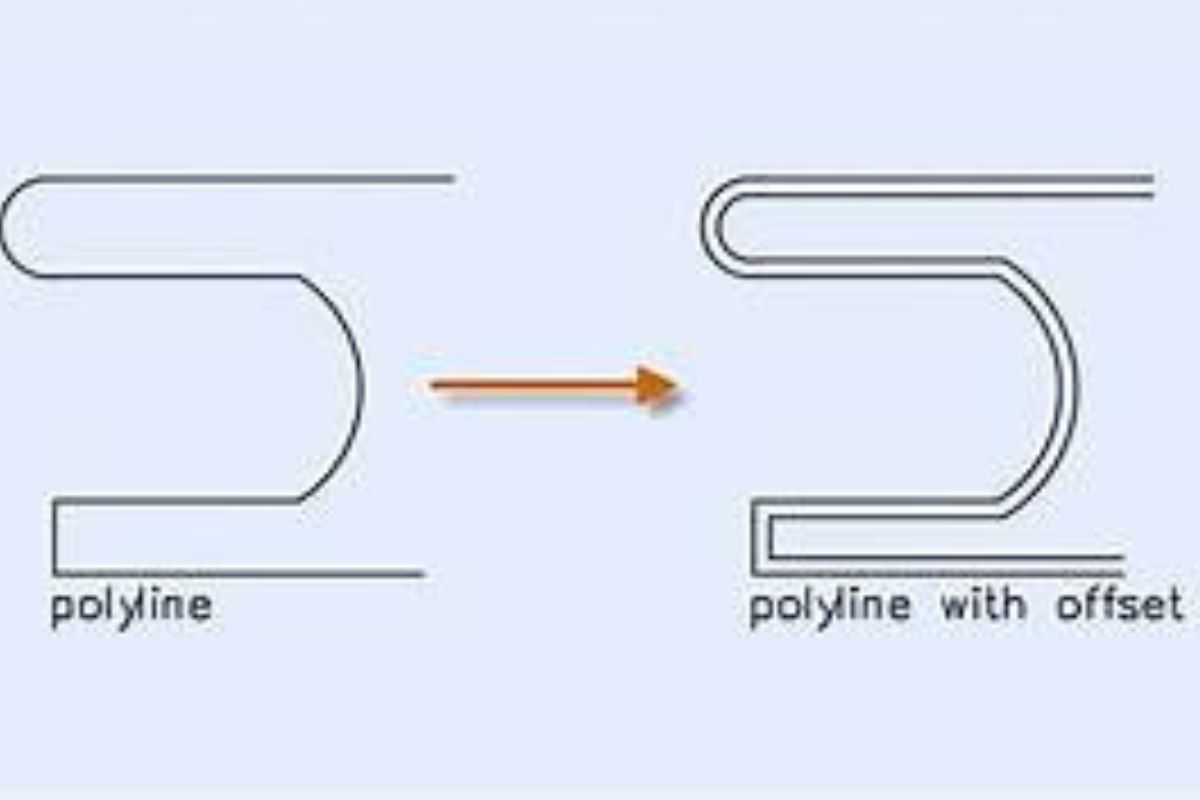

| Offset | Tạo đối tượng song song với đối tượng ban đầu theo khoảng cách xác định | Dùng để tạo độ dày tường, sao chép đường biên trong bản vẽ mặt bằng 2D |  |

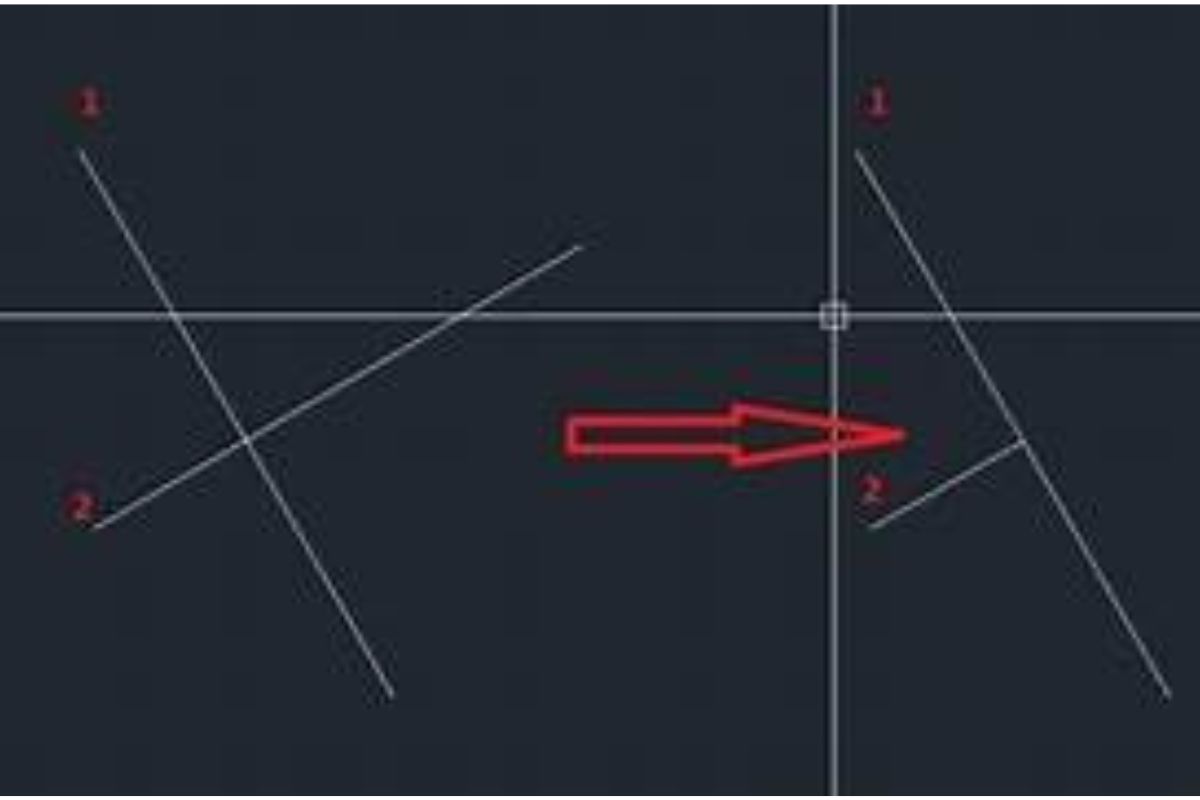

| Trim | Cắt bỏ phần thừa của đối tượng | Chỉnh sửa các chi tiết giao nhau trong bản vẽ nội thất 2D |  |
| Extend | Kéo dài đối tượng đến khi chạm đường biên khác | Giúp các đường nối chính xác trong bản vẽ 2D | |
| Fillet | Bo tròn góc giữa hai đường | Tạo góc cong mềm mại trong bản vẽ 2D nội thất | |
| Hatch | Tô vật liệu hoặc ký hiệu vùng | Phân biệt khu vực tường, sàn, vật liệu trong bản vẽ mặt bằng 2D |

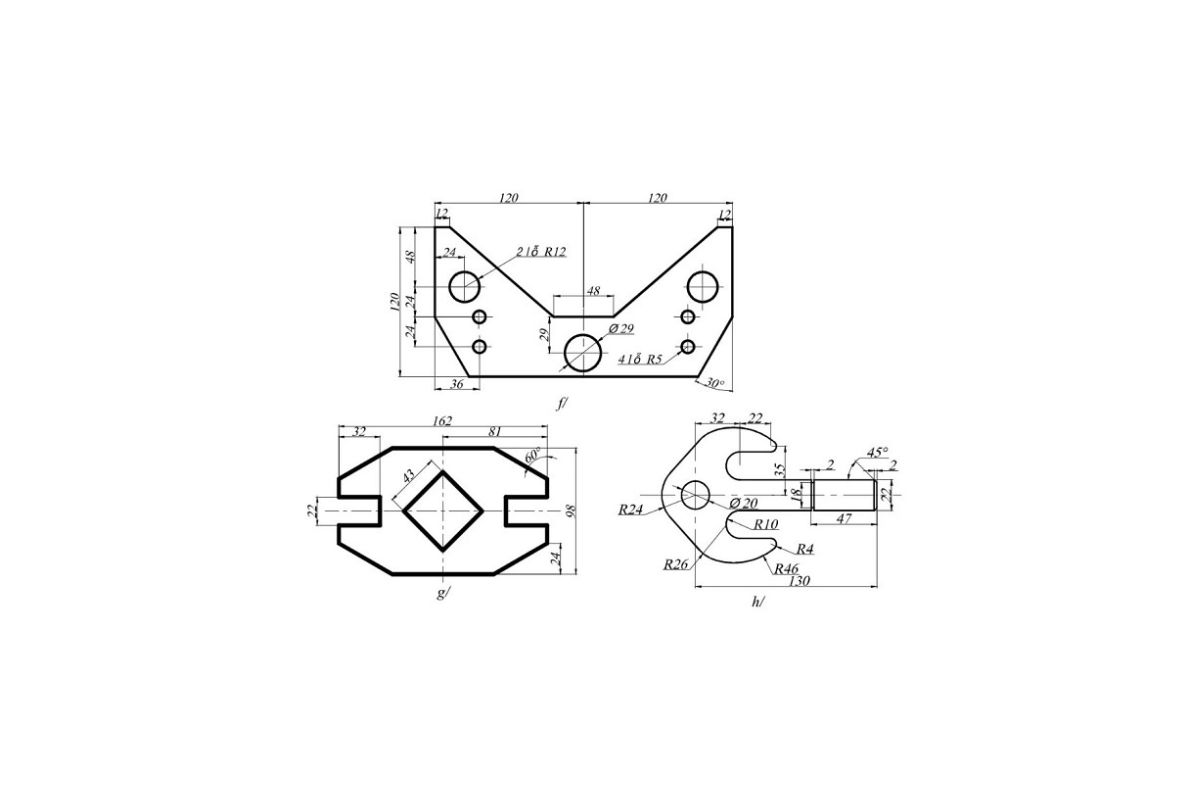

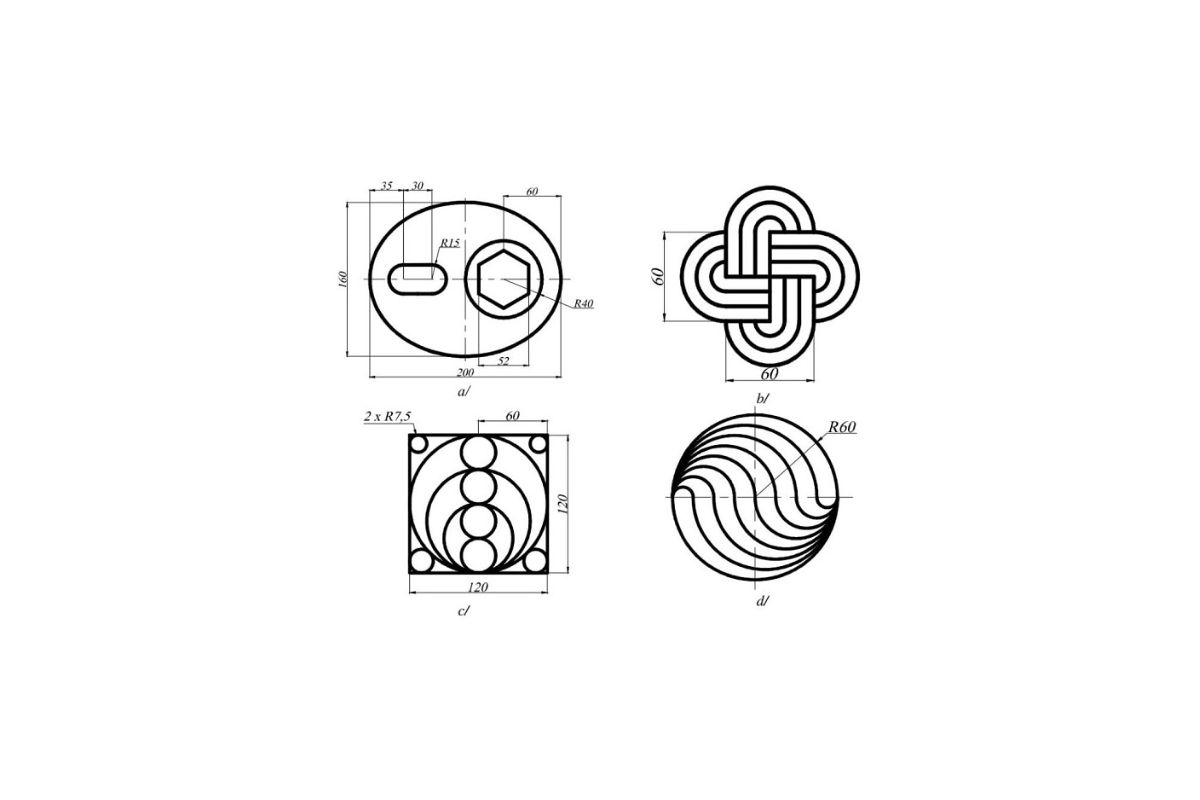

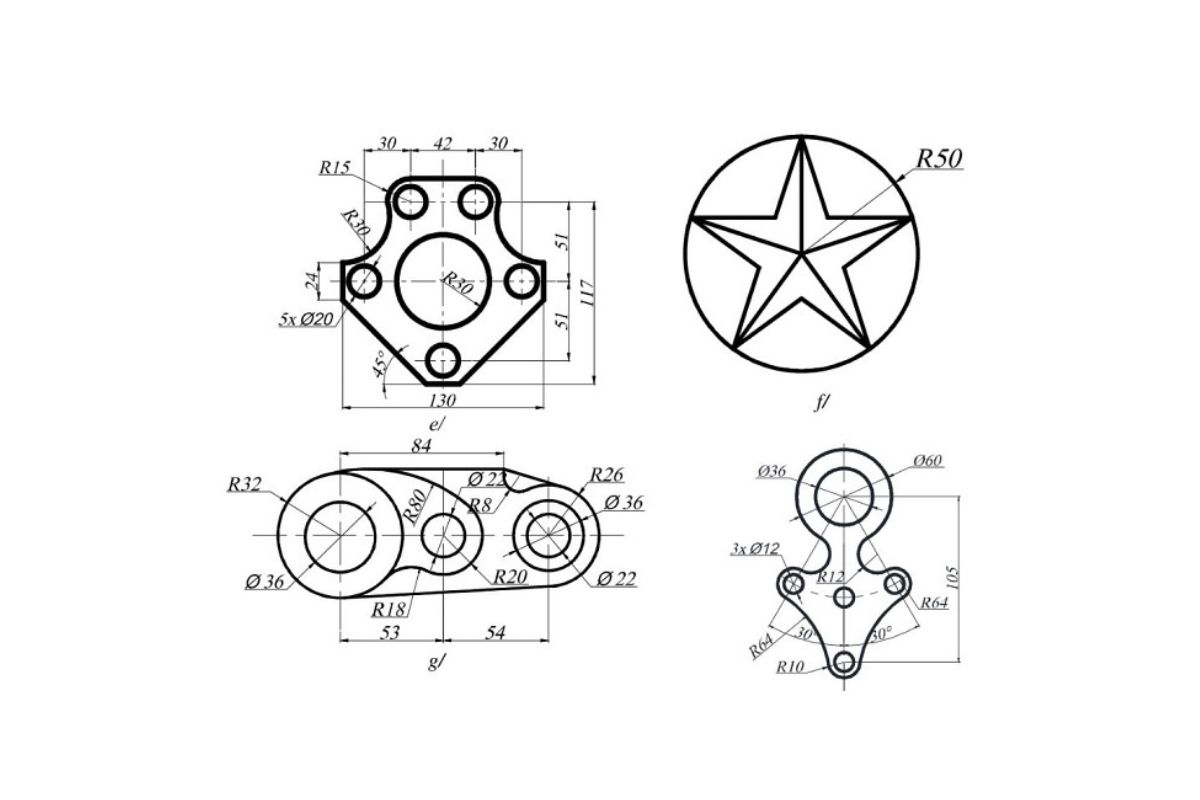

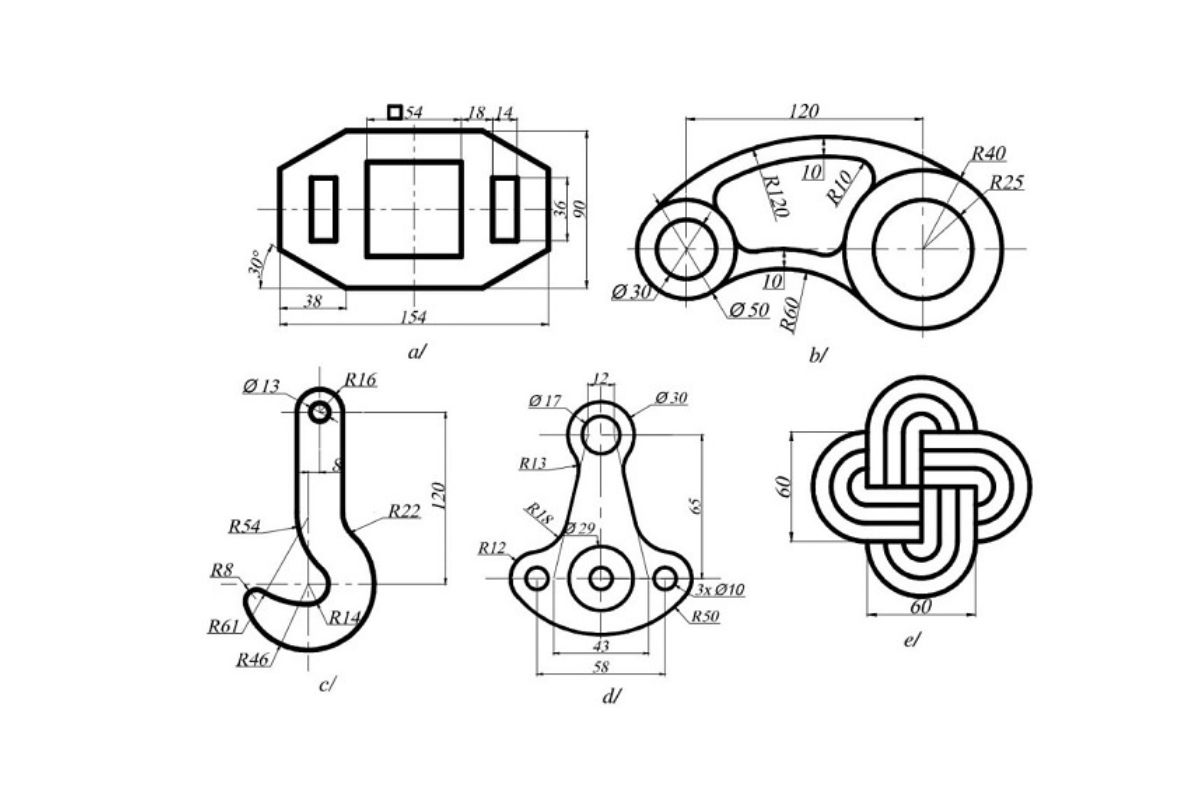

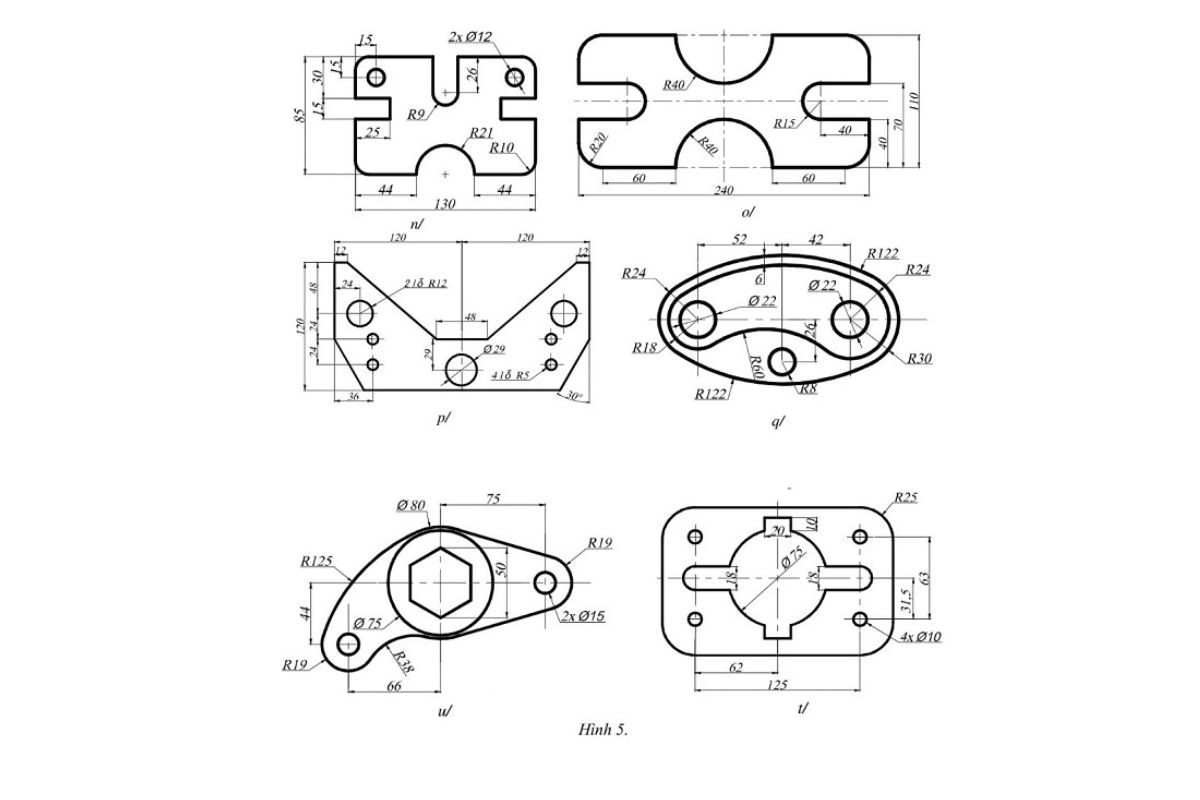

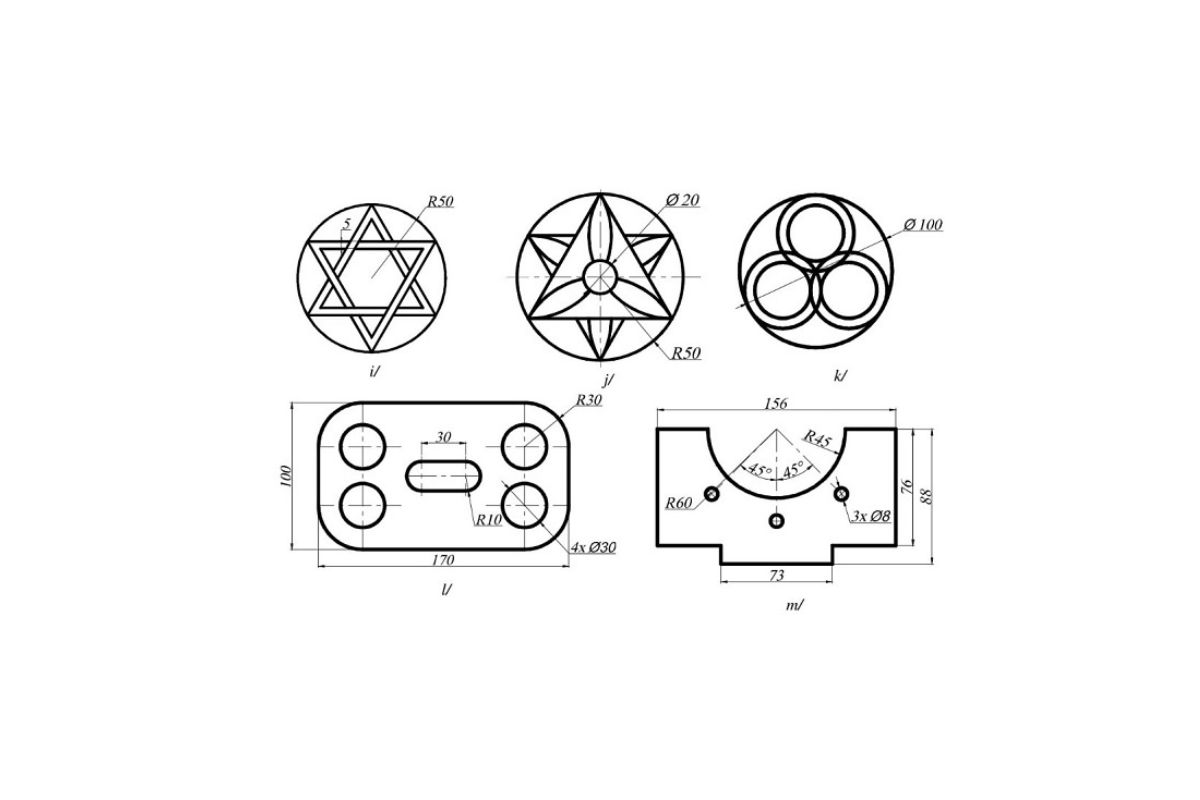

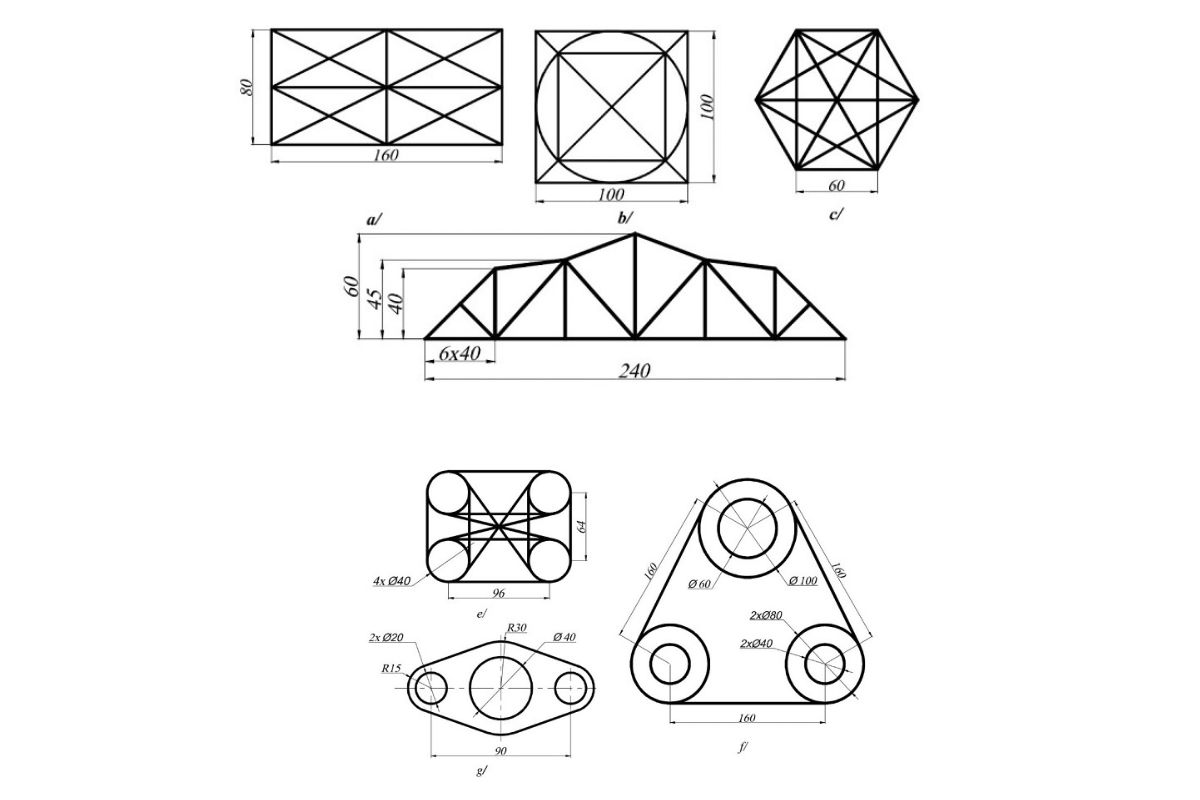

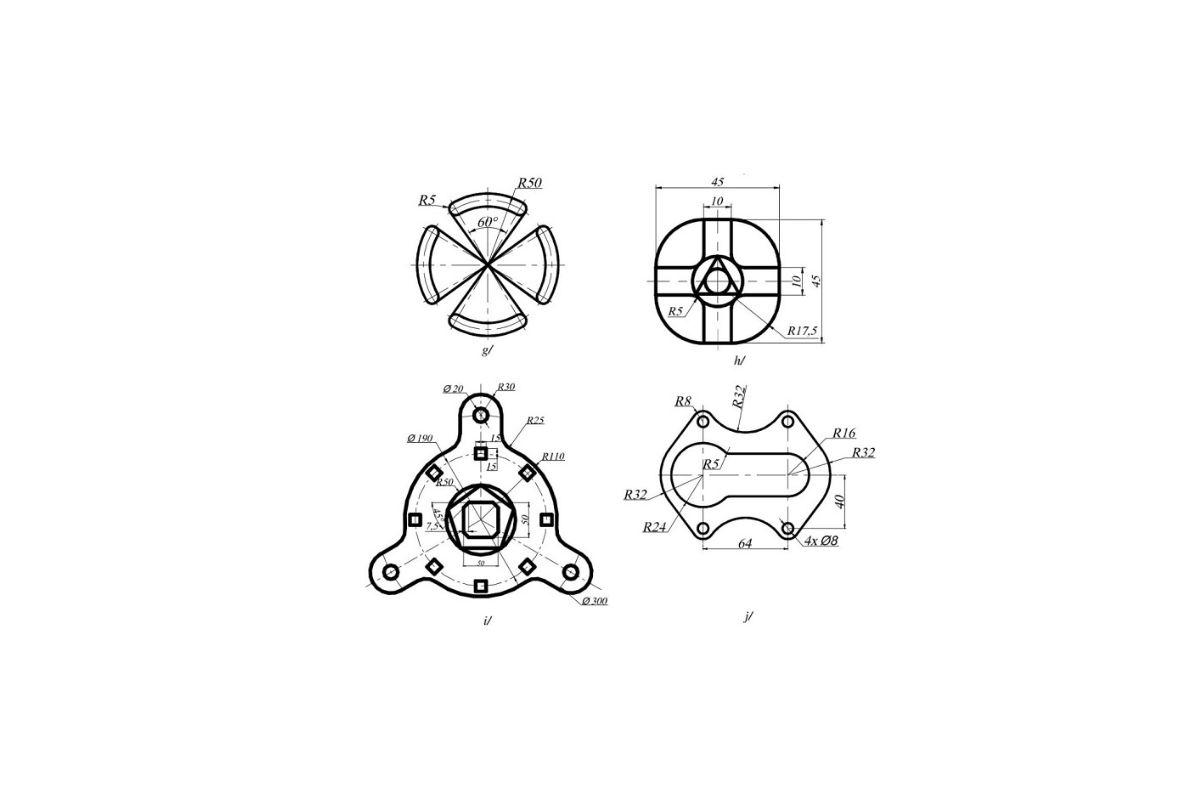

Sau khi nắm được các lệnh trong AutoCAD 2D cơ bản, bước tiếp theo là luyện tập thường xuyên để nâng cao kỹ năng vẽ 2D. Việc thực hành giúp người học hiểu rõ cách sử dụng các lệnh và áp dụng linh hoạt trong quá trình tạo bản vẽ 2D.

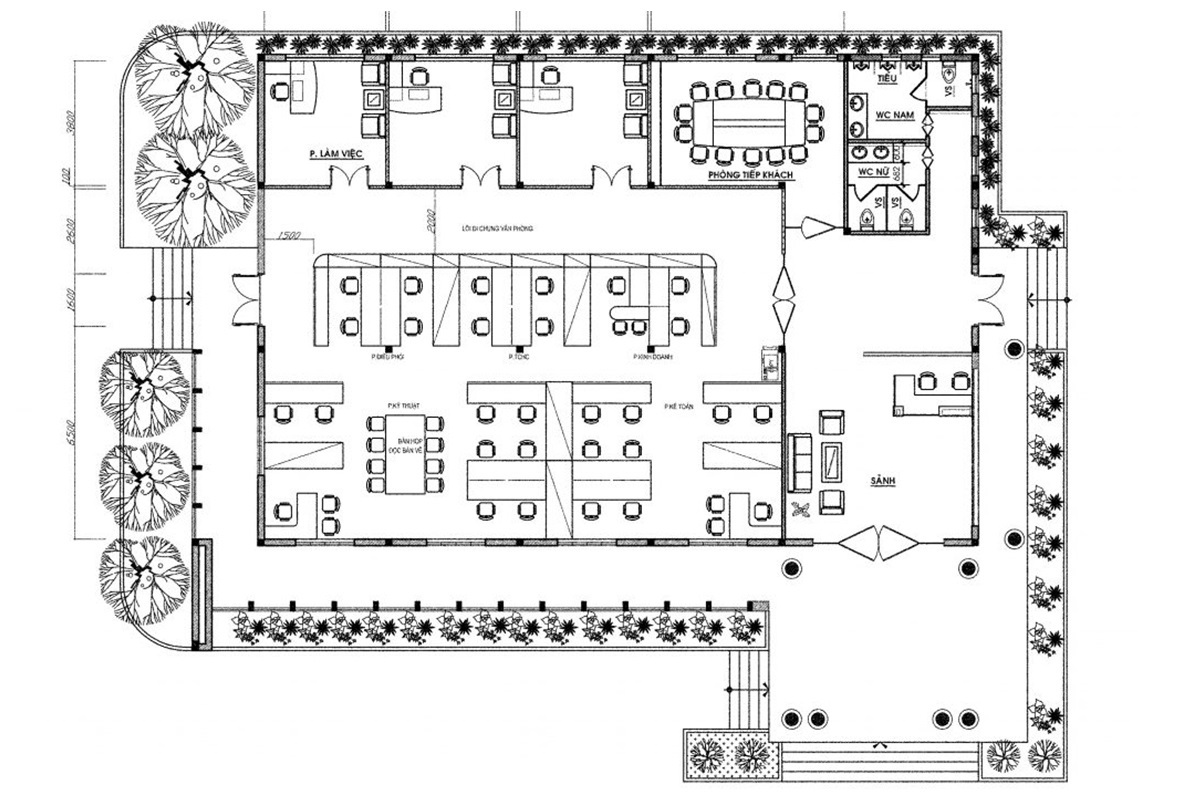

Trong thiết kế nội thất, vẽ mặt bằng 2D là bước đầu tiên và quan trọng nhất để bố trí không gian một cách hợp lý. Thông qua bản vẽ 2D nội thất, người thiết kế có thể xác định vị trí tường, cửa, cửa sổ và các đồ nội thất trước khi chuyển sang thiết kế 3D.
Một bản vẽ nội thất 2D thường bao gồm nhiều thành phần khác nhau để thể hiện đầy đủ cấu trúc không gian. Những yếu tố này giúp người xem dễ dàng hiểu được bố cục của công trình.
Các thành phần cơ bản trong bản vẽ 2D nội thất gồm:
Những thành phần này giúp mặt bằng 2D trở nên rõ ràng và dễ hiểu hơn khi trình bày thiết kế.
Để tạo ra một bản vẽ 2D nội thất hoàn chỉnh, người thiết kế thường thực hiện theo các bước cơ bản sau:
Kiểm tra kích thước và tỷ lệ trong bản vẽ 2D. Việc rà soát kỹ bản vẽ ngay từ giai đoạn thiết kế giúp hạn chế sai lệch khi thi công thực tế, giảm nguy cơ xuất hiện các lỗi chất lượng công trình (defect) gây ảnh hưởng đến tiến độ và chi phí dự án. Quy trình này giúp đảm bảo bản vẽ 2D nội thất có tính chính xác cao và phù hợp với nhu cầu sử dụng thực tế.
>>> Xem thêm: Defect Trong Xây Dựng Là Gì? Hướng Dẫn Đầy Đủ 2026
Hiện nay, nhiều công cụ thiết kế cho phép người dùng vẽ mặt bằng 2D online mà không cần cài đặt phần mềm phức tạp. Đây là giải pháp phù hợp cho người mới học AutoCAD 2D cơ bản hoặc những ai muốn tạo bản vẽ 2D nội thất nhanh chóng.
Quy trình vẽ mặt bằng 2D online thường gồm các bước sau.
Bước 1: Tạo dựng mặt bằng
Đầu tiên, người dùng cần tạo cấu trúc cơ bản cho mặt bằng 2D.
Bước 2: Thiết kế 2D
Sau khi tạo cấu trúc cơ bản, bước tiếp theo là hoàn thiện bản vẽ 2D nội thất.
Bước 3: Thiết kế 3D
Sau khi hoàn thiện vẽ mặt bằng 2D, người thiết kế có thể chuyển sang mô hình 3D để trực quan hóa không gian.
Bước 4: Render bản thiết kế
Bước cuối cùng là kết xuất hình ảnh để hoàn thiện bản thiết kế.
Nếu bạn đang cần tải “thư viện AutoCAD 2D” = bộ block DWG 2D để dùng cho bản vẽ kiến trúc/nội thất (bàn ghế, cây, cửa, thiết bị vệ sinh, người, ô tô…), thì có thể tải miễn phí theo các bước dưới đây:
* Lưu ý: Nên tải block DWG, kiểm tra đơn vị (mm) trước khi sử dụng.
Hy vọng những kiến thức trong bài viết sẽ giúp bạn hiểu rõ hơn về bản vẽ 2D, cách sử dụng AutoCAD 2D cơ bản và quy trình thiết kế mặt bằng 2D nội thất hiệu quả.
